Esercizio 6: Creazione di uno stile etichetta che fa riferimento ad un altro oggetto

In questo esercizio, si utilizza un componente testo di riferimento per creare uno stile di etichetta singola che annota due oggetti di tipo diverso.

Per annotare più tipi di oggetti con un'etichetta singola si utilizza il componente di etichetta Testo di riferimento. È possibile inserire riferimenti a superfici, profili, particelle e tracciati. Ogni componente testo di riferimento può fare riferimento ad un solo oggetto Autodesk Civil 3D. Per fare riferimento a più oggetti, è necessario creare un componente testo di riferimento separato per ogni oggetto di riferimento.

In questo esercizio, viene creato uno stile di etichetta che visualizza la progressiva del tracciato e la quota altimetrica di superficie in corrispondenza di ogni punto notevole planimetrico.

Questo esercizio è la prosecuzione dell'Esercizio 5: Modifica dello stile di etichetta.

Creare uno stile etichetta che fa riferimento ad un altro oggetto

Nota:

In questo esercizio viene utilizzato il file Labels-5c.dwg con le modifiche apportate nell'esercizio precedente.

1. Nella scheda Impostazioni dell'Area strumenti, espandere TracciatoStili etichettaProgressivaraccolta Punto notevole. Fare clic con il pulsante destro del mouse su Perpendicular With Tick And Line. Fare clic su Copia.
2. Nella scheda Informazioni della finestra di dialogo Composizione stile etichetta, immettere Surface Elevation at Alignment Station nella casella Nome.
3. Fare clic sulla scheda Layout.

   Questa scheda consente di creare e modificare i componenti di etichetta. Vengono modificati i componenti punto notevole e linea e vengono creati due nuovi componenti etichetta per il nuovo stile di etichetta. Il primo componente visualizzerà la quota altimetrica di superficie, il secondo componente visualizzerà la progressiva di tracciato.

4. In Nome componente selezionare Linea. Specificare i parametri seguenti:
   • Componente di ancoraggio del punto iniziale: Tick
   • Punto di ancoraggio del punto iniziale: Mezzo centro
   • Lunghezza: 15.00mm
5. In Nome componente, selezionare Punto notevole e progressiva. Specificare i parametri seguenti:
   • Componente di ancoraggio: Linea
   • Punto di ancoraggio: Fine
   • Associazione: Mezzo sinistra
   • Scostamento X : 2.00 mm
6. Fare clic sulla freccia accanto a . Fare clic su Testo di riferimento.

   Il componente testo di riferimento fa riferimento ad altri tipi di oggetti della Carta, anziché al tipo di oggetto etichettato. In questo caso, il componente testo di riferimento farà riferimento ad un oggetto superficie.

7. Nella finestra di dialogo Seleziona tipo, scegliere Superficie. Fare clic su OK.
8. Nella finestra di dialogo Composizione stile etichetta, specificare i parametri seguenti.
   • Nome: Elevation
   • Componente di ancoraggio: Geometry Point & Station
   • Punto di ancoraggio: Basso sinistra
   • Associazione: Alto sinistra
9. In Testo, fare clic sulla cella Valore della riga Contenuto. Fare clic su
10. Nella finestra di dialogo Editor componenti di testo nel riquadro di anteprima, sostituire il Testo etichetta con EL:. In Proprietà selezionare Quota altimetrica superficie . Fare clic su per spostare la proprietà Quota altimetrica superficie nel riquadro di anteprima.

    Nel riquadro di anteprima, il blocco della proprietà dovrebbe essere simile alla seguente:

    EL: <[Surface Elevation(Um|P3|RN|AP|Sn|OF)]>

11. Fare clic su OK.
12. Nella finestra di dialogo Composizione stile etichetta, fare clic sulla scheda Generale. Impostare la proprietà Capovolgi ancoraggi con il testo su True.

    Questa impostazione consente di conservare la leggibilità in planimetria delle etichette capovolte visualizzandole come immagini speculari delle etichette originali.

13. Nella finestra di dialogo Composizione stile etichetta, fare clic su OK.

Come applicare lo stile di etichetta che fa riferimento ad un altro oggetto

1. Nella Carta, eseguire la panoramica dell'intersezione dei tracciati Main Street ed East Street.
2. Fare clic sulla scheda Annotagruppo Etichette e tabelleAggiungi etichette AllineamentoAggiungi/Modifica etichette progressiva. Fare clic su un'etichetta di progressiva del tracciato East Street.
3. Nella finestra di dialogo Etichette tracciato, specificare i parametri seguenti:
   • Tipo: Punti notevoli
   • Stile etichetta di punto notevole: Surface Elevation At Alignment Station
4. Fare clic su Aggiungi.
5. Nella finestra di dialogo Punti notevoli, fare clic su per deselezionare tutte le caselle di controllo. Selezionare la casella di controllo Inizio tracciato. Fare clic su OK.
6. Nella finestra di dialogo Etichette tracciato, fare clic su OK.
7. Trascinare l'etichetta in una posizione libera, se necessario.

   Notare che l'etichetta viene aggiunta al tracciato, ma il valore della quota altimetrica è ??? perché al componente Quota altimetrica non è associata una superficie.

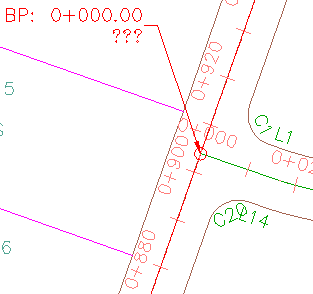

   Stile di etichetta che fa riferimento ad un tracciato e ad una superficie, senza alcuna superficie associata all'etichetta

8. Premere Ctrl e contemporaneamente fare clic sull'etichetta Surface Elevation At Alignment Station. Fare clic con il pulsante destro del mouse, e scegliere Proprietà etichetta.
9. Nella tavolozza Proprietà, sotto Oggetti testo di riferimento, fare clic sulla cella a destra di Surface Elevation At Alignment Station . Fare clic sull'elenco a discesa e selezionare il nome della superficie visualizzato nell'elenco.

   Esaminare l' etichetta. La quota altimetrica di superficie è ora visualizzata all'intersezione dei tracciati.

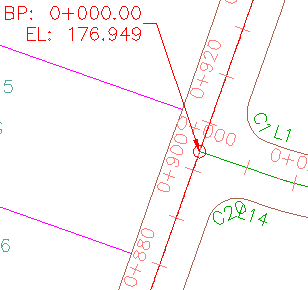

   Stile di etichetta che fa riferimento ad un tracciato e ad una superficie

10. Premere Esc per deselezionare l'etichetta.

Per continuare con l'esercitazione successiva, passare a Utilizzo delle espressioni nelle etichette.
