In questo esercizio, vengono illustrati i modi per modificare gli stili di etichetta.
A seconda del tipo e dal numero di etichette da modificare, è possibile modificare gli stili di etichetta nei seguenti livelli:
- Oggetti etichetta singola, comprese le etichette di tangente e curva.
- Gruppi di oggetti etichetta, comprese le etichette di punto notevole e progressiva di tracciato.
- Singoli oggetti etichetta che fanno parte di un gruppo, ad esempio una singola etichetta di progressiva di tracciato.
- Gli oggetti etichettati singolarmente nella vista elenco Prospetto, compresi gli oggetti rete di condotte, punti e particelle.
Vedere l-Esercizio 1: Creazione di una tabella di area della particella per informazioni sulla modifica degli stili di etichetta area della particella mediante la vista elenco Prospetto.
Questo esercizio è la prosecuzione dell'Esercizio 4: Modifica della condizione di trascinamento di un'etichetta.
Modificare lo stile di etichetta di un oggetto etichetta singola
- Eseguire la panoramica e lo zoom dell'area all'estremità della strada senza uscita di West Street.
- Fare clic sull'etichetta di curva rossa tra le progressive 0+200 e 0+220 di West Street.
Nell'etichetta della curva vengono visualizzati i grip, ma non sono selezionate altre etichette. Questa etichetta è un oggetto etichetta singola che non fa parte di un gruppo di etichette.
- Fare clic con il pulsante destro del mouse sull'etichetta. Fare clic su Proprietà.
- Nella tavolozza Proprietà, nell'elenco Stile etichetta della curva, notare che è possibile selezionare uno Stile etichetta della curva generale. Gli stili generali possono essere applicati alle etichette di curva e linea che annotano i segmenti particella, profilo o tracciato. Selezionare Stile etichetta della curva generale
Radius Only. Il singolo stile di etichetta della curva viene modificato, ma le restanti etichette della curva della strada senza uscita restano inalterate.
- Premere Esc per deselezionare l'etichetta.

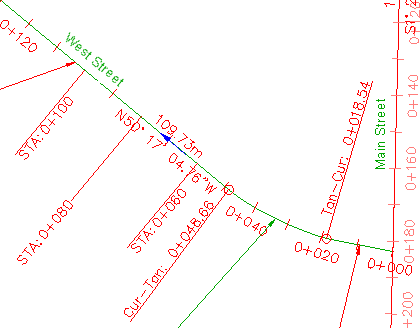

Stile etichetta della curva modificato
In questo esercizio viene utilizzato il file Labels-5b.dwg con le modifiche apportate nell'esercizio precedente. In alternativa, è possibile aprire il file Labels-5c.dwg dalla cartella delle Carte di esercitazione.
Modificare lo stile di etichetta di un gruppo di oggetti etichetta
- Fare clic sull'etichetta della progressiva 0+220.
Vengono visualizzati i grip in tutte le etichette della progressiva, indicando che l'etichetta della progressiva 0+220 fa parte del gruppo.
- Fare clic con il pulsante destro del mouse sull'etichetta. Fare clic su Proprietà.
- Nella tavolozza Proprietà, nell'elenco Stile etichetta di progressiva principale, selezionare Parallel With Tick.
Lo stile di etichetta cambia per tutte le etichette della progressiva principale in West Street.
- Premere Esc per deselezionare le etichette della progressiva principale.
Stile del gruppo di tipi etichetta della progressiva principale modificato
Modificare lo stile di etichetta di un singolo oggetto etichetta che fa parte di un gruppo
- Fare clic tenendo premuto il tasto Ctrl sull'etichetta della progressiva 0+060.
Solo sull'etichetta 0+060 viene visualizzato un grip. Le altre etichette della progressiva principale sono deselezionate.
- Fare clic con il pulsante destro del mouse sull'etichetta. Fare clic su Proprietà.
- Nella tavolozza Proprietà, nell'elenco Stile etichetta di progressiva principale, selezionare Parallel With Tick.
Lo stile di etichetta cambia solo per l'etichetta della progressiva 0+060. Le restanti etichette della progressiva principale in West Street conservano lo stile corrente.
- Premere Esc per deselezionare l'etichetta.

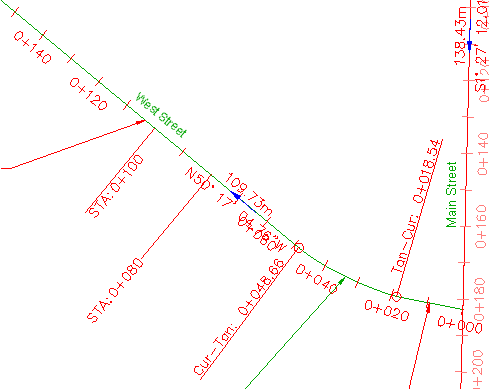

Stile del tipo di etichetta della progressiva principale modificato: solo STA: 0+060
Per procedere con questa esercitazione, passare all'Esercizio 6: Creazione di uno stile etichetta che fa riferimento ad un altro oggetto.
