È possibile specificare il tipo di punti di connessione da utilizzare quando si esegue il layout delle reti di condotte.
I punti di connessione di un pozzetto definiscono le posizioni di connessione delle condotte.
Nella seguente illustrazione viene mostrato un pozzetto rettangolare con i punti di connessione in corrispondenza del centro di ciascun muro (indicato con cerchi) e un punto di inserimento al centro del pozzetto.

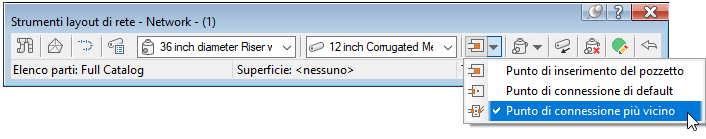

Quando si esegue il layout di una rete di condotte, è possibile selezionare quale tipo di punto di connessione si desidera utilizzare. È anche possibile reimpostare i punti di connessione dopo aver disposto la rete di condotte.
Punto di inserimento del pozzetto: questa opzione posiziona il pozzetto in base al suo punto di inserimento e il punto di inserimento del pozzetto diventa il punto di connessione. Questa opzione replica il funzionamento esistente in Autodesk Civil 3D 2019 e versioni precedenti.
Nota: Quando questa è l'unica opzione disponibile per la selezione nell'elenco e le altre opzioni sono disattivate, vuol dire che il pozzetto selezionato per l'inserimento non ha punti di connessione definiti.
Punto di connessione di default: questa opzione posiziona il pozzetto in base al punto di connessione di default (il primo punto di connessione che viene definito per un pozzetto) e il punto di connessione di default diventa il punto di connessione.
Punto di connessione più vicino: questa opzione posiziona il pozzetto in base al suo punto di inserimento e il punto di inserimento più vicino diventa il punto di connessione. Dopo aver inserito un pozzetto, spostare il cursore al di sopra per visualizzare i punti di connessione disponibili, rappresentati dai cerchi nella seguente illustrazione.
Quando si allontana il cursore dal pozzetto, viene disegnato un grafico temporaneo che rappresenta la condotta a partire dal punto di connessione sul pozzetto più vicino al cursore.
Quando si sposta il cursore intorno al pozzetto, viene disegnato un grafico della condotta a partire dal punto di connessione più vicino.
Quando si seleziona il punto per il secondo pozzetto, il pozzetto viene posizionato nel disegno e l'estremità della condotta viene collegata al punto di connessione sul secondo pozzetto che è più vicino al primo pozzetto.
Modifica delle reti di condotte
Quando si modifica mediante grip una rete di condotte, i punti finali delle condotte possono essere collegati ad un punto di connessione o al punto di inserimento sul pozzetto. La seguente illustrazione mostra una condotta collegata al punto di connessione più vicino alla posizione del cursore durante la modifica mediante grip della condotta.
È inoltre possibile utilizzare i comandi Ripristina connessioni sulla scheda contestuale della barra multifunzione Reti di condotte per reimpostare le connessioni delle condotte.
Contenuti di rete con punti di connessione e grip
I seguenti tipi di parti appartenenti ai cataloghi Drenaggio generico con connessioni tubazioni - Unità imperiali e Drenaggio generico con connessioni tubazioni - Unità metriche sono stati aggiornati per disporre di nuovi punti di connessione e grip:
- Pozzetti sotterranei rettangolari: sono stati aggiunti punti di connessione delle condotte nella parte interna centrale di ciascun muro.
- Pozzetti cilindrici eccentrici: è stato aggiunto un singolo punto di connessione delle condotte al centro del cilindro sotterraneo.
- Griglie rettangolari: sono stati aggiunti grip di spostamento all'angolo posteriore sinistro, all'angolo posteriore centrale e all'angolo posteriore destro di ciascuna griglia rettangolare. Sono stati aggiunti grip di rotazione nella parte posteriore centrale di ogni griglia rettangolare.
È possibile aggiungere punti di connessione alle parti personalizzate utilizzando gli strumenti Infrastructure Parts Shape Utilities di Autodesk Inventor. Per ulteriori informazioni, vedere Come aggiungere i punti di riferimento.
