Utilizzare questa finestra di dialogo per assegnare gli attributi presenti nei dati ArcGIS alle proprietà di condotte e pozzetti in Civil 3D.
Questa finestra di dialogo viene visualizzata quando si utilizza Autodesk ArcGIS Connector per importare i dati ArcGIS come condotte e pozzetti.
È anche possibile aprire questa finestra di dialogo dalla vista elementi Prospetto. Selezionare la rete di condotte nel Prospetto per visualizzare la vista elementi, quindi fare clic su
nel campo Assegnazione schema della vista elementi.
Questa finestra di dialogo include una scheda per ciascun layer di condotta o pozzetto da importare in Civil 3D per permettere all'utente di definire i parametri di assegnazione per ciascun layer.
Definizione dei valori di assegnazione schema
È possibile impostare l'assegnazione schema in modo che gli attributi definiti nei dati ArcGIS vengano associati alle proprietà di condotte e pozzetti utilizzate in Civil 3D.
Ad esempio, se è presente un campo denominato Structure_Height nel set di dati, è possibile assegnare tale campo alla proprietà Altezza pozzetto in Civil 3D in modo che il valore di altezza assegnato alla parte sia uguale al valore di altezza definito in ArcGIS.
Salva file di assegnazione proprietà- Consente di salvare la configurazione corrente in un file che può essere riutilizzato durante l'importazione di altri dati relativi alle reti di condotte da ArcGIS.
Apri file di assegnazione proprietà- Consente di aprire un file di assegnazione proprietà esistente e applicarlo ai dati delle reti di condotte.
- Nome proprietà Civil
- Consente di visualizzare le proprietà di Civil 3D alle quali è possibile associare gli attributi di ArcGIS.
Gli elementi recanti un asterisco dopo il rispettivo nome sono obbligatori.
- Unità proprietà Civil
- Consente di visualizzare le unità che verranno applicate ai dati nella Carta. Le voci in questi campi utilizzano le unità specificate per la Carta corrente (pollici/piedi o millimetri/metri) e non possono essere modificate.
- Nome proprietà origine
- Consente di specificare l'attributo che verrà assegnato alla proprietà di Civil 3D. Fare clic nel campo per visualizzare un elenco a discesa degli attributi disponibili.
- Valore di default
- Consente di specificare un valore di default che verrà utilizzato quando non viene trovato un Nome proprietà origine nei dati ArcGIS.
- Unità di origine
- Consente di specificare l'unità di origine dei dati.
- Assegnazione valore
- Consente di aprire la finestra di dialogo Assegnazione valore in cui specificare i valori di Nome proprietà origine corrispondenti alle proprietà di Civil 3D.

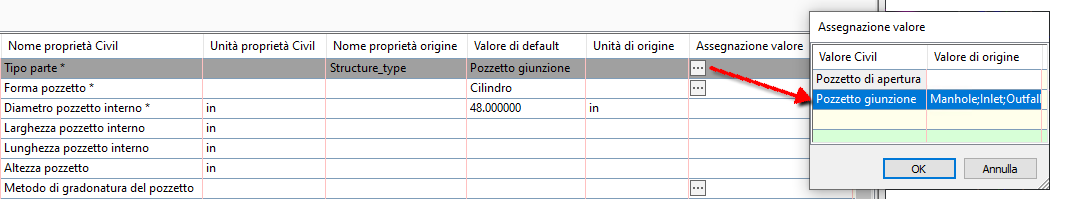

Il seguente esempio spiega come utilizzare la finestra di dialogo Assegnazione schema per assegnare i valori di origine per un attributo "Structure_type" in modo che essi vengano importati in Civil 3D come pozzetti di giunzione.
Le proprietà disponibili in Civil 3D per Tipo parte sono Pozzetto di apertura di entrata/uscita e Giunzione.
Per inserire pozzetti di ispezione, entrate e caditoie come tipi di parte Giunzione, impostare Assegnazione valore su Tipo parte. Ad esempio, se sono stati specificati i valori di attributo Pozzetto di ispezione, Entrata e Caditoia nei dati ArcGIS per indicare il tipo di pozzetto, questi valori possono essere immessi nella finestra di dialogo Assegnazione valore.
È possibile includere più valori separandoli con un punto e virgola. Ad esempio, Pozzetto di ispezione;Entrata;Caditoia;. Negli inserimenti non viene fatta distinzione tra lettere maiuscole e minuscole.
Nota: Nell'esempio riportato in precedenza, tutti i pozzetti verranno creati nella Carta come pozzetti di giunzione generici (con Tipo di pozzetto: <nessuno>). È possibile impostare manualmente il Tipo di pozzetto nella finestra di dialogo Proprietà pozzetto oppure utilizzare il comando Assegna parametri pozzetto di drenaggio per assegnare il Tipo di pozzetto e altre proprietà.
