- Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul nome di una rete
Finestra dei comandi di rilievo. - Alla riga di comando, immettere:
XC AD BULB [raggio] [angolo corda] [distanza corda]
Nota: Utilizzare il parametro BULB quando la curva risultante è maggiore di 180 gradi.
Esempio della riga di comando
NE 1 1000 1000
NE 2 1000 1200
BEG ROADCL
PT 1
PT 2
XC ZD 100 45 120
SET 3
FIG DD 0 100
SET 4
XC AD 100 45 150
SET 5
END

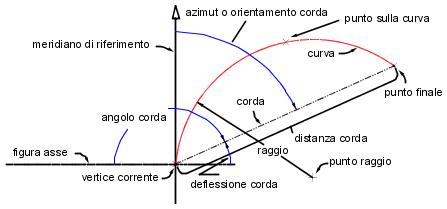

Di seguito viene illustrata una curva non tangente:
Sintassi dei comandi
XC AD BULB [raggio] [angolo corda] [distanza corda]
| Parametro | Definizione |
|---|---|
| raggio | Distanza da un punto centrale alla curva. Immettere questo valore nelle unità di distanza correnti del database rilievi. Utilizzare un raggio negativo per disegnare la curva in una direzione antioraria (verso sinistra). |
| angolo corda | Angolo in senso orario da ruotare dall'ultimo vertice nella figura. |
| distanza corda | Distanza dal vertice corrente nella figura. |
