Utilizzare la pagina Dati proprietà per specificare le proprietà che si desidera associare ai solidi esportati.
- Definizioni gruppo proprietà modellatore
- Consente di visualizzare le definizioni gruppo proprietà che si applicano ai solidi/corpi 3D e ai modellatori.
Selezionare la definizione gruppo proprietà nella colonna di sinistra, quindi selezionare la casella di controllo Visibile per ogni proprietà che si desidera visualizzare per i solidi estratti. Solo i gruppi proprietà che si applicano ai solidi/corpi 3D e ai modellatori vengono visualizzati in questa pagina per la selezione.
È possibile aggiungere le definizioni al gruppo di dati Dati proprietà modellatore - Definito dall'utente facendo clic col pulsante destro del mouse nella maglia e scegliendo Aggiungi, quindi è possibile impostare i valori di default per tali definizioni.

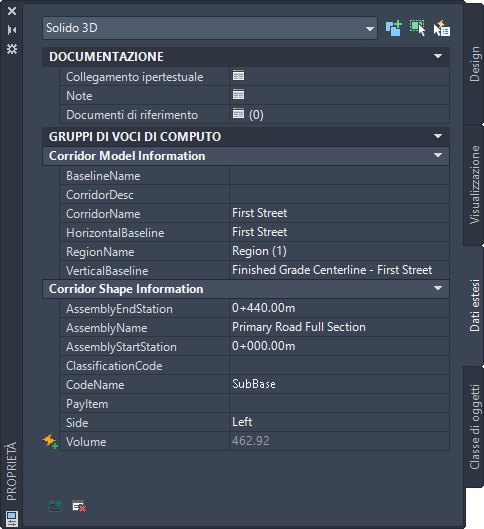

Proprietà per cui la casella di controllo Visibile è selezionata saranno visualizzate nella scheda Dati estesi della tavolozza Proprietà di AutoCAD quando si esaminano le proprietà dei solidi estratti.
Le proprietà sono inoltre disponibili per la visualizzazione in altre applicazioni, ad esempio Autodesk® Navisworks®.
Per default, Autodesk Civil 3D include tre definizioni gruppo proprietà applicabili a solidi e corpi 3D e ai modellatori:
- Informazioni tipo modellatore:
- CorridorName
- CorridorDescription
- Nome CorridorRegion
- Nome CorridorBaseLine
- CorridorHorizontalBaseline
- CorridorVerticalBaseline
- Informazioni forma modellatore:
- AssemblyName
- AssemblyStartStation
- AssemblyEndStation
- CodeName
- PayItem
Nota: Le informazioni di PayItem sono disponibili solo per i collegamenti (e i corpi risultanti). Non sono disponibili per le forme (e i solidi risultanti).
- ClassificationCode
Nota: I codici di classificazione possono essere immessi in stili di serie codici. Se sono presenti all'interno dello stile della serie di codici per un codice collegamento o forma, è possibile salvarli per i solidi modellatore. Per ulteriori informazioni, consultare Scheda Codici (finestra di dialogo Stile serie codici).
- Side
- Volume
- Dati proprietà modellatore - Definito dall'utente. Questo gruppo di dati di proprietà è disponibile per l'aggiunta di dati proprietà personalizzati, come ad esempio la fase di costruzione o la condizione dei materiali. È possibile aggiungere le definizioni a questo gruppo di dati di proprietà facendo clic col pulsante destro del mouse nella maglia e scegliendo Aggiungi, o utilizzando il comando Definisci gruppi di proprietà. Per ulteriori informazioni, vedere Informazioni sui gruppi di proprietà.
