Esercitazione B4: Generare un rapporto

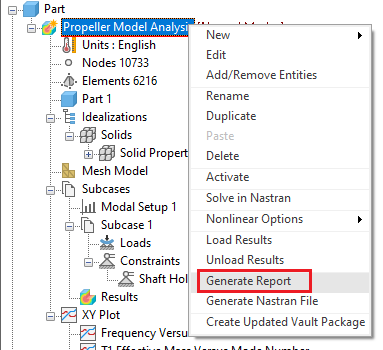

1. Nella vista struttura, fare clic con il pulsante destro del mouse sul nome dell'analisi, Normal Modes Analysis, e selezionare Genera rapporto.

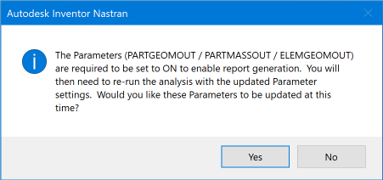

2. A seconda delle impostazioni, potrebbe essere visualizzato il seguente messaggio:



3. Fare clic su Sì.

4. Nella struttura Modello, fare doppio clic su Parametri.
5. Nella finestra di dialogo Parametri, selezionare Parametri processore geometria e selezionare la casella Impostazioni avanzate nell'angolo inferiore sinistro. Notare che nella colonna destra, le impostazioni PARTGEOMOUT, PARTMASSOUT ed ELEMGEOMOUT vengono attivate automaticamente. Fare clic su OK per chiudere la finestra.
6. Eseguire nuovamente l'analisi facendo clic con il pulsante destro del mouse sul nome dell'analisi, Normal Modes Analysis, e selezionando Risolvi in Nastran.
7. Ancora una volta, nella vista struttura, fare clic con il pulsante destro del mouse su Normal Modes Analysis e selezionare Genera rapporto.
8. Verrà visualizzata la finestra Creazione guidata rapporti - Introduzione. Modificare le seguenti informazioni e fare clic su Avanti >:
   • Titolo: Normal Modes Analysis Report
   • Autore: immettere il proprio nome

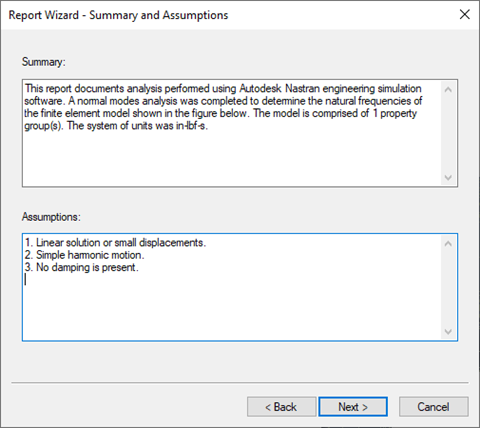

9. Verrà visualizzata la finestra Creazione guidata rapporti - Riepilogo e ipotesi. Fare clic su Avanti >.

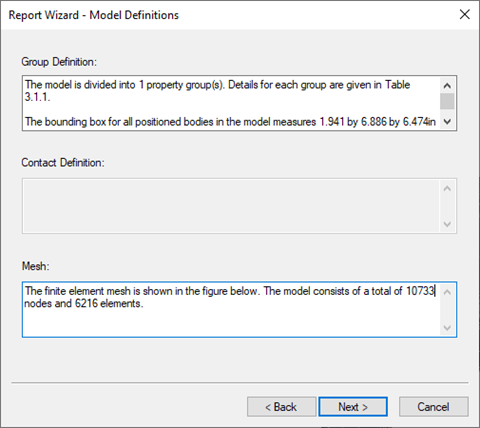

10. Verrà visualizzata la finestra Creazione guidata rapporti - Definizione modello. Fare clic su Avanti >.

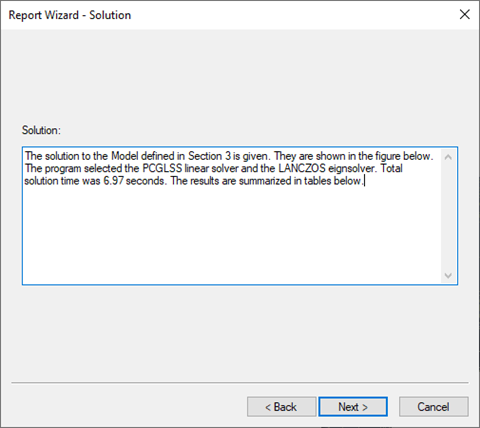

11. Verrà visualizzata la finestra Creazione guidata rapporti - Soluzione. Fare clic su Avanti >.

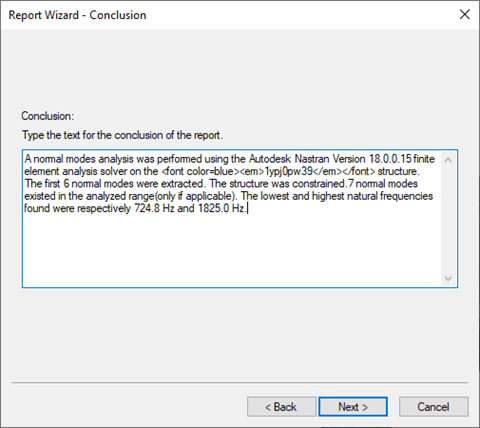

12. Viene visualizzata la finestra Creazione guidata rapporti - Conclusioni. Fare clic su Avanti >.



13. Salvare il rapporto come Analysis Report.

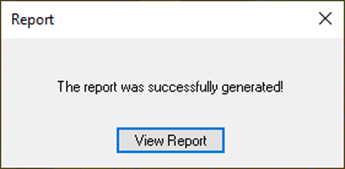

14. Aprire il file HTML appena creato facendo clic sul pulsante Visualizza rapporto nella finestra a comparsa Rapporto. Si noti che le cifre per il rapporto sono state generate automaticamente insieme al testo.
