- Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Modifica.

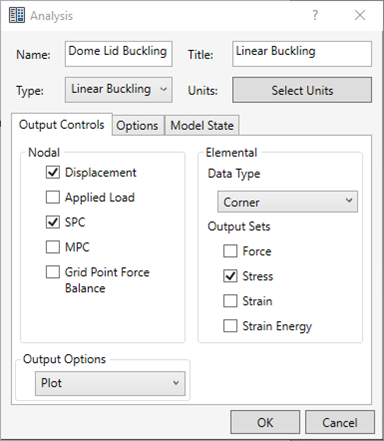

- Digitare Dome Lid Buckling come Nome e digitare Linear Buckling come Titolo. Dal menu a discesa Tipo selezionare Buckling lineare.
- Fare clic sulla scheda Opzioni, quindi immettere 3 per Numero di modalità da estrarre. In questo modo verrà indicato ad Autodesk Nastran di calcolare i primi tre autovalori.
- Fare clic su OK per tornare alla vista struttura.
- Salvare il modello allo stato attuale.
- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.
- Rinominare il vincolo come Outer Face Fixed.
- Orientare il modello in Inventor Nastran in modo che sia possibile visualizzare e selezionare agevolmente la faccia esterna più alta.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.

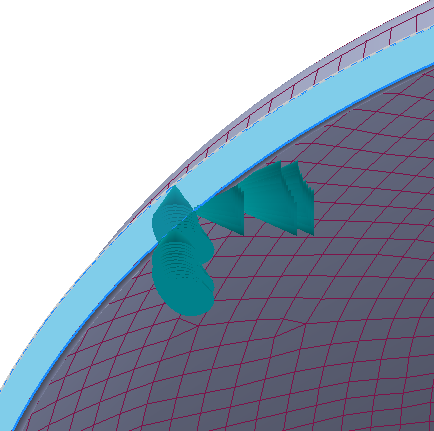

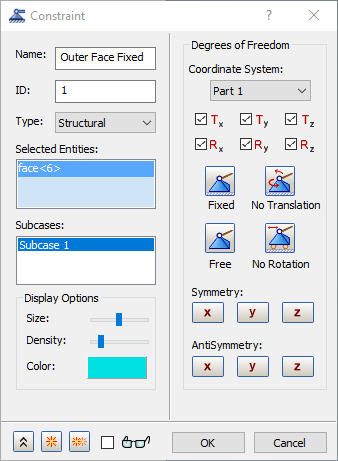

- Accettare le impostazioni di default e fare clic su OK per creare un vincolo fisso.
- Fare clic con il pulsante destro del mouse su Carichi in Subcase 1 e scegliere Nuovo.
- Cambiare il Nome in Pressure.
- Dal menu a discesa Tipo scegliere Pressione. Digitare -1 come Intensità in Definizione carico.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.
- Selezionare tutte le facce superiori del modello singolarmente o tramite un metodo di selezione tramite riquadro.

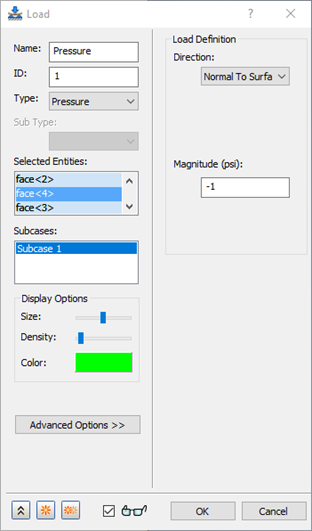

- La finestra di dialogo Carico dovrebbe essere simile a quella mostrata di seguito.

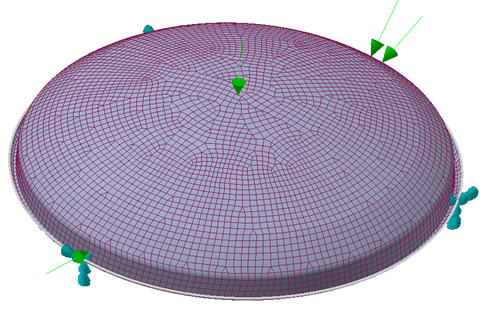

- Fare clic su OK. Il modello dovrebbe apparire come illustrato di seguito.
- Nella struttura Parte, fare clic con il pulsante destro del mouse su Subcase 1, selezionare Rinomina e digitare Linear Buckling Case.

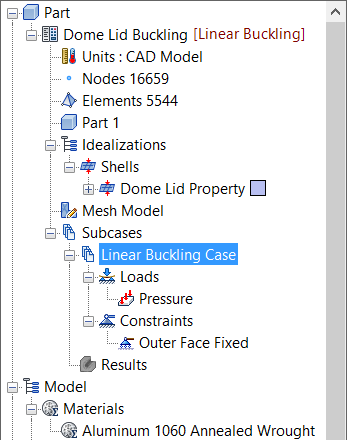

- Al termine, la vista struttura dovrebbe apparire come illustrato di seguito.
- Fare clic su Salva per salvare il lavoro.
- Fare clic con il pulsante destro del mouse sullo spazio vuoto nella vista struttura e scegliere Risolvi in Nastran.
- Il modello viene risolto in Autodesk Nastran e l'avanzamento viene visualizzato nella finestra Output Autodesk Nastran in Inventor Nastran.
- Quando viene visualizzata la finestra di dialogo Soluzione Nastran completata, fare clic su OK per caricare i risultati in Inventor Nastran.
