- Salvare il modello.
- Fare clic con il pulsante destro del mouse su Analysis 1 e selezionare Risolvi in Nastran.
- Quando viene visualizzata la finestra di dialogo Soluzione Nastran completata, fare clic su OK per caricare i risultati in Autodesk Inventor Nastran.
Eseguire la post-elaborazione dei risultati
- Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.
- Nell'elenco Sottocasi selezionare STEP 40, Time=0.195, quindi assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.

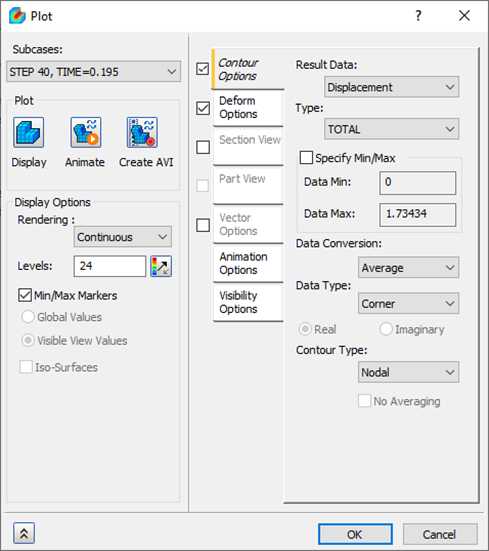

- Nella scheda Opzioni contorno, per Dati risultato, selezionare Spostamento e per Tipo, selezionare TOTALE. Assicurarsi che in Opzioni di visualizzazione sia selezionata l'opzione Contrassegni min/max. In Tracciato fare clic su Visualizza, quindi fare clic su OK per visualizzare i risultati.
Potrebbe essere necessario modificare Impostazioni di default, Opzioni di visualizzazione per mostrare Max/Min sul contorno.

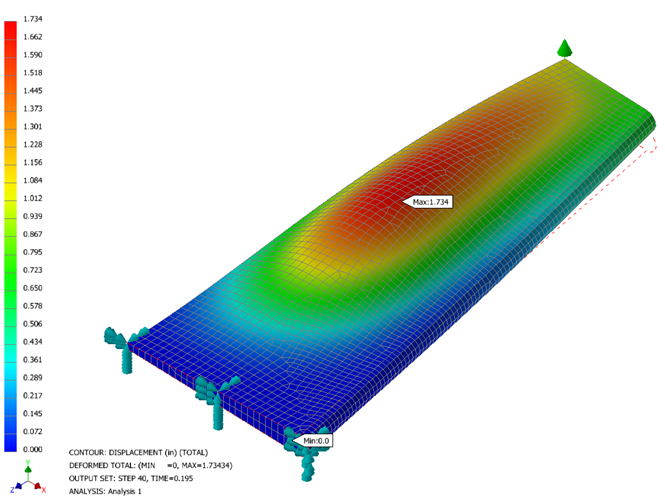

- I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

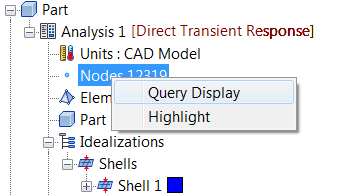

- Nella parte superiore della struttura Parte, fare clic con il pulsante destro del mouse su . In questo modo sarà possibile esaminare le informazioni sui singoli nodi spostando il mouse su di essi.

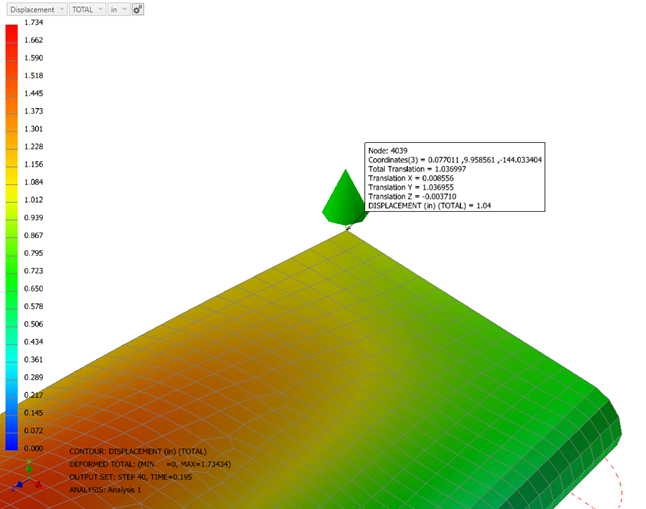

- Spostare il mouse in modo da evidenziare il nodo con il carico. Potrebbe essere necessario eseguire lo zoom avanti per l'ala. Trascrivere l'ID nodo; verrà utilizzato in un secondo momento per creare un Tracciato XY dello spostamento di quel particolare nodo.
L'ID nodo potrebbe essere diverso da quello mostrato in questa esercitazione.
- Fare nuovamente clic con il pulsante destro del mouse su per disattivare la visualizzazione delle query.
- Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

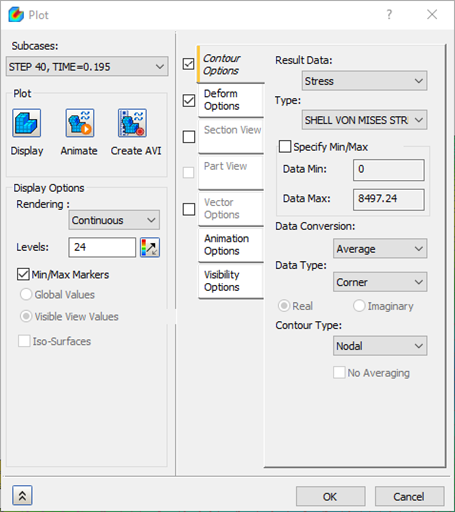

- Nella scheda Opzioni contorno, per Dati risultato, selezionare Sollecitazione, quindi in Tipo selezionare SHELL MAX VON MISES STRESS BOTTOM/TOP. Fare clic su Visualizza, quindi su OK per visualizzare i risultati.

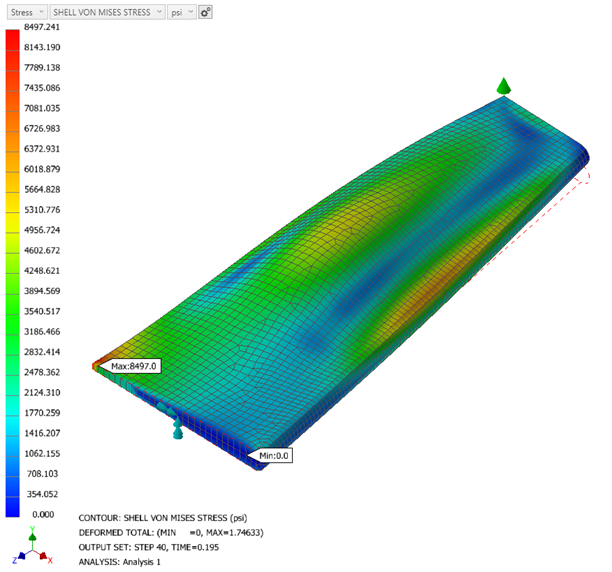

- I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

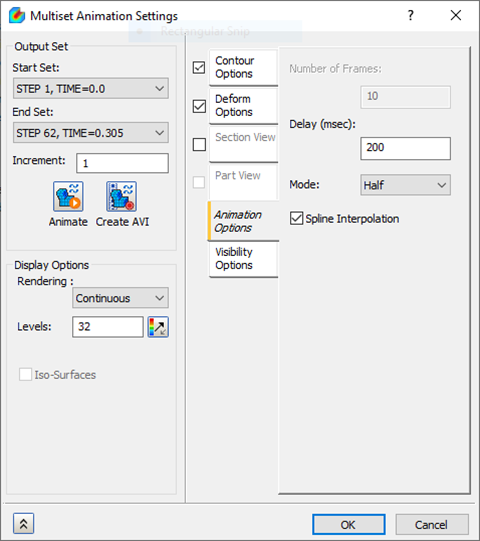

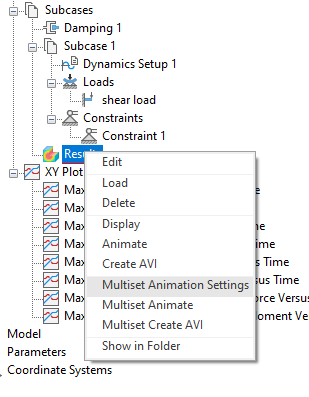

- Fare clic con il pulsante destro del mouse su Risultati e selezionare Impostazioni animazione più gruppi.
- Modificare Gruppo finale in STEP 62, TIME=0.305. Selezionare solo la casella di controllo Opzioni deformazione, quindi deselezionare le altre opzioni.
- Fare clic sulla scheda Opzioni animazione e modificare l'impostazione Modalità in Metà.
- Fare clic sul pulsante Anima. L'animazione verrà caricata, mostrando la deformazione dell'ala. Fare clic su OK per chiudere la finestra di dialogo per ottenere una vista migliore dell'animazione.
- Per interrompere l'animazione, fare clic con il pulsante destro del mouse su .

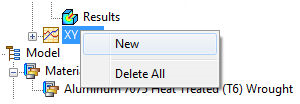

- Fare clic con il pulsante destro del mouse su Tracciato XY e selezionare Nuovo.

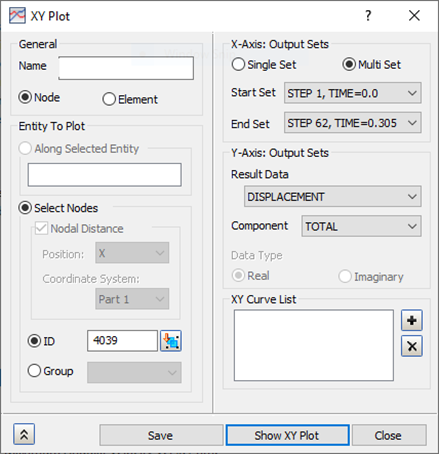

- Per Entità da tracciare, assicurarsi che sia selezionata l'opzione Nodo, quindi in ID digitare l'ID nodo individuato in precedenza.
- Per Gruppi di output, assicurarsi che sia selezionata l'opzione STEP 1, TIME=0.0 per Gruppo iniziale e che sia selezionata l'opzione STEP 62, TIME=0.305 per Gruppo finale.
- Per Asse Y: gruppi di output, assicurarsi che l'opzione Dati risultato sia impostata su DISPLACEMENT e l'opzione Componente sia impostata su TOTALE.

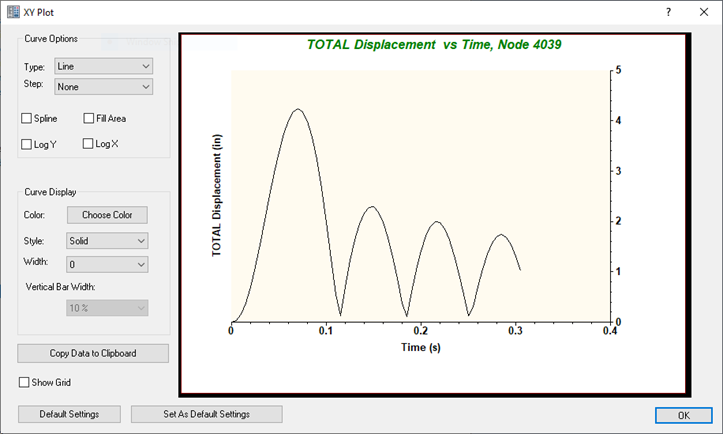

- Fare clic sul pulsante Mostra tracciato XY. Il tracciato viene visualizzato nella finestra di dialogo Tracciato XY.
- Fare clic su OK nella finestra di dialogo Tracciato XY per chiudere la visualizzazione del tracciato.

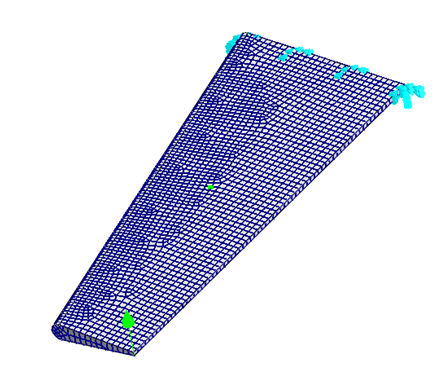

- Ora fare clic nel campo della casella di input ID e selezionare un nodo della parte centrale dell'ala. Dovrebbe essere visualizzato un nuovo ID, seguito da un piccolo contrassegno sul modello che indica il nodo selezionato.
- Modificare l'impostazione di Componente da TOTALE a TY.

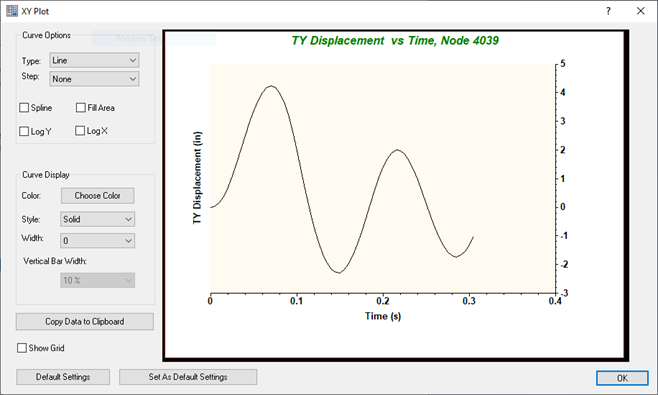

- Fare clic su Mostra tracciato XY per visualizzare il tracciato di spostamento per il nodo selezionato.
Possono essere visualizzate altre quantità relative ai nodi, ad esempio l'accelerazione, la velocità e le forze.
Con questa operazione si conclude la risposta transitoria diretta di un'ala.
Di seguito sono riepilogati i principali argomenti trattati:
- Creazione di tabelle da utilizzare per il carico transitorio.
- Impostazione dell'analisi transitoria diretta, inclusi lo smorzamento strutturale e i passi temporali.
- Utilizzo della funzionalità di visualizzazione delle query relative ai nodi.
- Creazione di un tracciato XY per lo spostamento totale.
