L'utilizzo di sottocasi multipli è particolarmente utile per analizzare differenti condizioni di carico o vincolo sulla stessa parte senza eseguire analisi diverse.

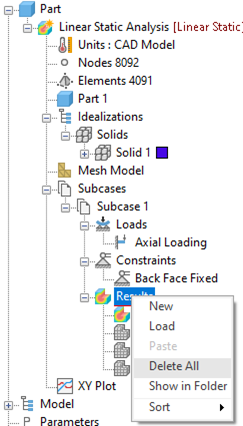

- Eliminare i risultati dell'esecuzione precedente facendo clic con il pulsante destro del mouse su Risultati e selezionando Elimina tutto.
- Fare clic con il pulsante destro del mouse su Linear Static Analysis
Nuovo Sottocaso e fare clic su OK.
Il nuovo sottocaso viene aggiunto alla struttura.
- Nel nuovo sottocaso, fare clic con il pulsante destro del mouse su Carichi e selezionare Nuovo.

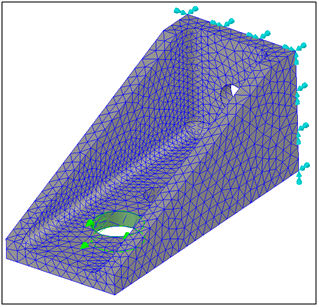

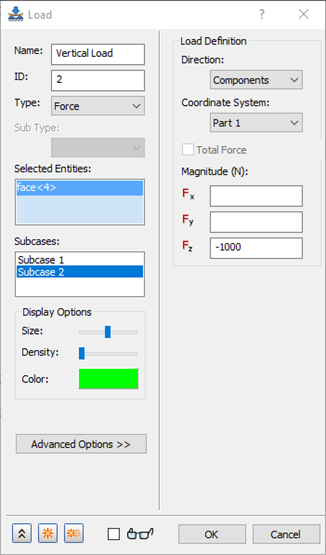

- Modificare Nome in Vertical Load. Selezionare lo stesso foro che è stato utilizzato per il carico precedente e assicurarsi che l'opzione Subcase 2 sia selezionata nell'elenco Sottocasi. In Definizione carico, digitare -1000 nel campo Fz e fare clic su OK.
- Il nuovo carico e il vincolo fissato precedente verranno utilizzati nel secondo sottocaso.
- Fare clic con il pulsante destro del mouse su Subcase 2 e scegliere Modifica.

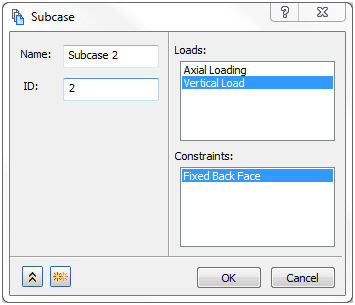

- Nel modulo Sottocaso selezionare Vertical Load in Carichi e Fixed Back Face in Vincoli, quindi fare clic su OK.

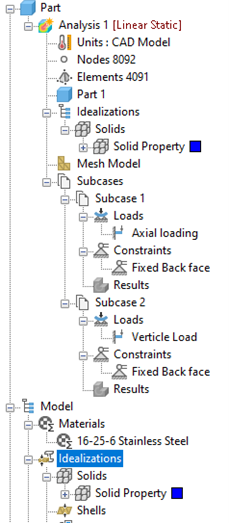

- Il nuovo sottocaso viene configurato come illustrato di seguito.
A questo punto possiamo procedere con l'esecuzione dell'analisi.

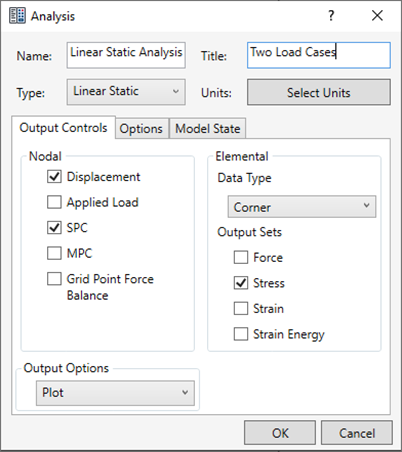

- Fare clic con il pulsante destro del mouse su Linear Static Analysis e scegliere Modifica. Digitare Two Load Cases per Titolo.
- Fare clic su OK.
- Salvare il modello.
- Fare clic con il pulsante destro del mouse su Linear Static Analysis nella parte superiore della vista struttura e selezionare Risolvi in Nastran.
Dopo la risoluzione del modello, i risultati relativi ad ogni sottocaso vengono caricati automaticamente.

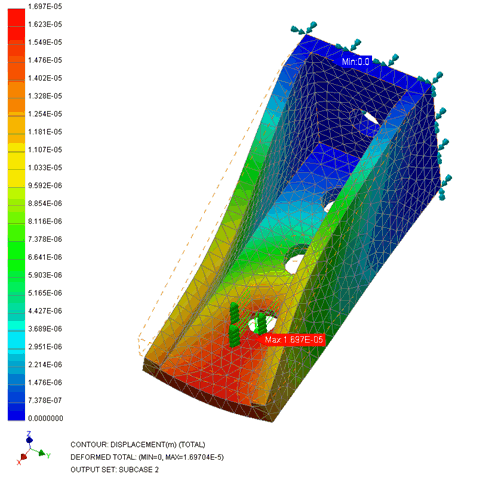

- Nel nuovo Subcase 2 fare doppio clic su Spostamento per tracciare il contorno di deformazione totale sulla geometria deformata.
Con questa operazione si conclude l'analisi statica lineare di un raccordo. Sono stati trattati gli argomenti principali indicati di seguito:
- Analisi statica lineare di base di una parte
- Sistema di unità
- Pre-elaborazione: materiali, proprietà, mesh, carichi, vincoli
- Impostazione dell'analisi
- Esecuzione dell'analisi
- Post-elaborazione dei risultati
- Generazione di un rapporto mediante la Creazione guidata rapporto
- Impostazione ed esecuzione di più sottocasi
