In questa esercitazione viene utilizzato un modello di raccordo per illustrare un'analisi statica lineare semplice. Vengono introdotti i seguenti elementi.
- Interfaccia utente di Autodesk Inventor Nastran.
- Vengono descritte le operazioni di base da eseguire per creare e analizzare un modello di parte semplice.
- Viene spiegato l'utilizzo di più condizioni di carico per un'analisi statica.
- Viene spiegato come visualizzare i risultati dell'analisi ed eseguire la post-elaborazione.

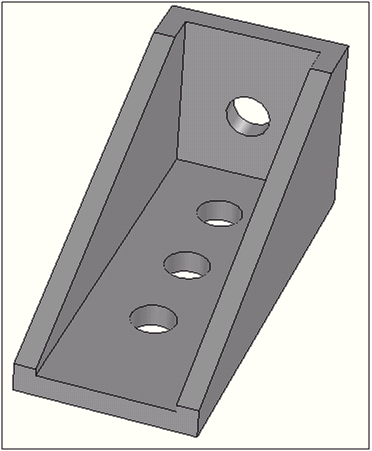

- La staffa è di acciaio legato. La faccia posteriore è fissa e il carico viene applicato in corrispondenza del primo foro.
- Le unità di misura utilizzate in questa analisi sono unità SI: metri, chilogrammo e secondi (MKS). Gli effetti della gravità non vengono considerati in questo modello.
Il sistema di unità di Inventor Nastran è molto pratico. Le unità di misura di Default di un'analisi sono impostate sulle unità globali in CAD. Se però si modificano le unità di misura di un'analisi, le unità globali vengono ignorate.
