- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.
- Rinominare il vincolo come Shaft Hole Fixed.
- Orientare il modello in Inventor Nastran in modo che sia possibile visualizzare e selezionare chiaramente la superficie del foro centrale inferiore.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.

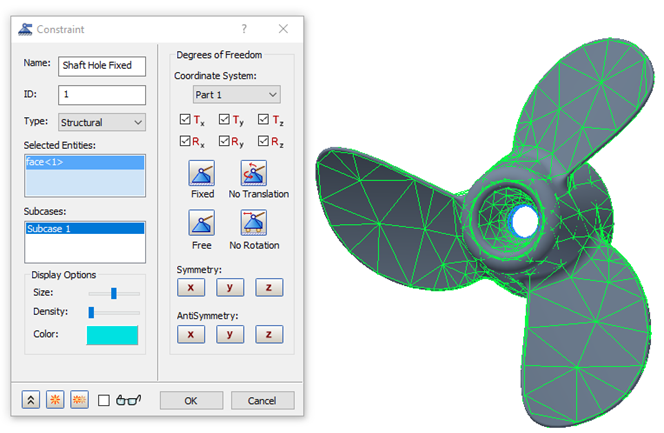

- Accettare le impostazioni di default e fare clic su OK per definire il vincolo.
Per default, il vincolo viene impostato sulla condizione Fisso (tutti e 6 i gradi di libertà dei nodi sulla superficie selezionata sono vincolati).

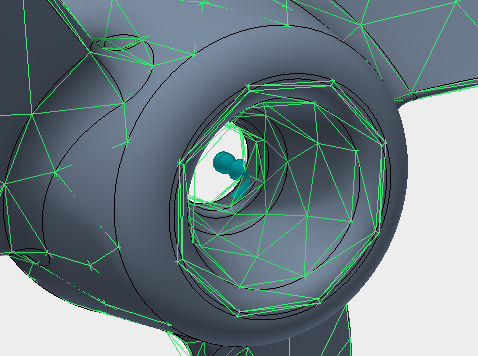

- Se si esegue lo zoom avanti sul foro dell'albero nella finestra del modello, è ora possibile visualizzare il simbolo del vincolo fisso.
- Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e selezionare Modifica.

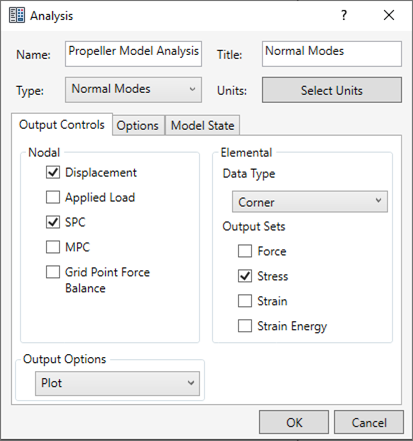

- Digitare Propeller Modal Analysis come Nome Normal Modes come Titolo. Dal menu a discesa Tipo scegliere Modalità normali.
- Fare clic su OK e tornare alla vista struttura.
- Nella vista struttura, fare clic con il pulsante destro del mouse su Impostazione modale 1 e scegliere Modifica.

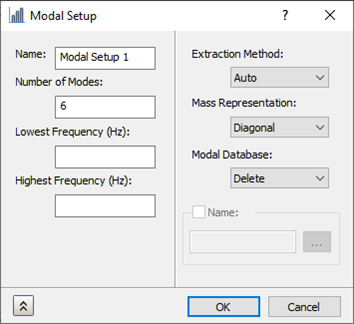

- Immettere 6 come Numero di modalità da estrarre.
- In questo modo si indica a Nastran di calcolare le prime 6 frequenze naturali.
- Fare clic su OK per terminare l'impostazione dell'analisi e tornare alla vista struttura. Il modello è ora pronto per essere analizzato.
- Fare clic con il pulsante destro del mouse su Propeller Modal Analysis e scegliere Risolvi in Nastran.
