Esercitazione B7: Completare la regola ed eseguirla

Visualizzazione di un tracciato con contorno

Infine, è possibile completare la regola aggiungendo un comando per creare un tracciato con contorno dopo che la soluzione è stata completata.

1. Copiare il seguente testo:

   strCmdForDisplayContour = "<Contour ID=""1""/>"
      ' New Material
   	  i = AddinObj.Run(strCmdForNewMaterial)

   	  ' New Idealization
   	  i = AddinObj.Run(strCmdForNewIdealization)

   	  ' Mesh Model
   	  i = AddinObj.Run(strCmdForMeshModel)

   	  ' Generate Mesh
   	  i = AddinObj.Run(strCmdForMesh)

   	  ' Create Load
   	  i = AddinObj.Run(strCmdForLoad)

   	  ' Create Constraint
   	  i = AddinObj.Run(strCmdForConstraint)

   	  ' Run Analysis
   	  i = AddinObj.Run(strCmdForSolve)

   	  iLogicVb.UpdateWhenDone = True
   End Sub

2. Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.

Eseguire la regola

Adesso è possibile salvare la regola ed eseguirla.

1. Fare clic su Salva, quindi su Chiudi per chiudere la finestra di dialogo Modifica regola.
2. Passare al browser di Struttura modello Autodesk Nastran e, sotto a Struttura modello, eliminare l'idealizzazione del solido 1 e il materiale generico.
3. Tornare al browser iLogic, fare clic con il pulsante destro del mouse nello spazio bianco del browser e scegliere Esegui tutte le regole.
4. Se si riceve un avviso indicante la presenza di più idealizzazioni, fare clic su OK.

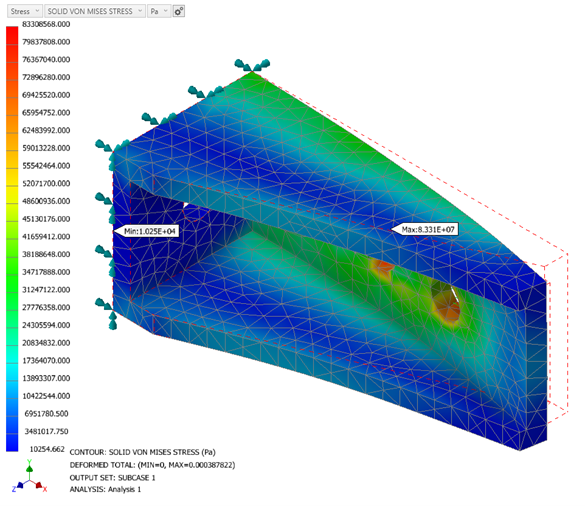

5. Quando la soluzione è completata, fare clic su OK per visualizzare il tracciato con contorno.
