Esercitazione B5: Eseguire la post-elaborazione dei risultati

1. Dopo che la soluzione è stata completata, fare clic su OK per caricare i risultati in Inventor Nastran.


   I risultati per il sottocaso di buckling lineare sono stati caricati in Risultati. Autodesk Nastran (risolutore) consente di calcolare gli spostamenti per rappresentare graficamente le forme modali per ogni autovalore estratto.

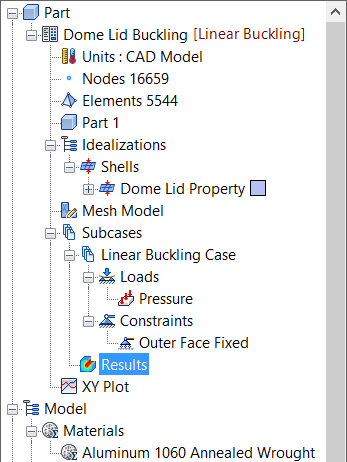

2. Fare doppio clic su Risultati e selezionare Mode 1 dall'elenco Sottocasi.

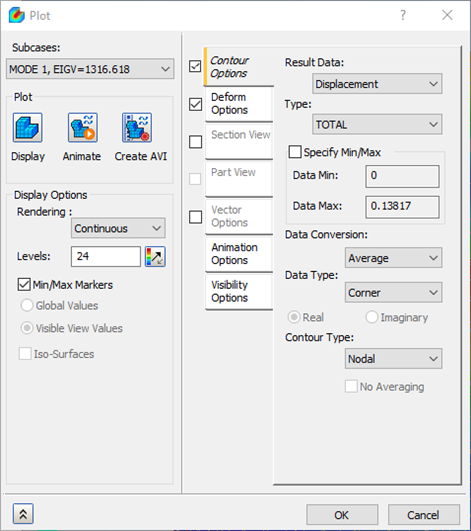

3. Nell'elenco a discesa Risultati, selezionare Spostamento e, nell'elenco a discesa Tipo, selezionare TOTALE.

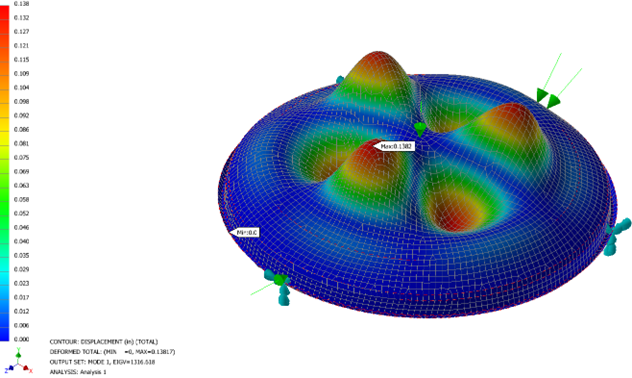

4. Selezionare Opzioni deformazione e in Tracciato, fare clic su Visualizza. Il tracciato dovrebbe apparire come illustrato di seguito.


5. Il primo autovalore più basso è intorno a 1316, che è di interesse primario.
6. Quando viene moltiplicato per il carico applicato, –1 Psi, si ottiene il carico di punta critico più basso, pari a circa 1316 Psi.

Con questa operazione si conclude l'analisi del carico di punta lineare della copertura a cupola.

Sono stati trattati gli argomenti principali indicati di seguito:

• Come impostare una semplice analisi del carico di punta lineare.
• Come interpretare i risultati di estrazione degli autovalori.
• Come calcolare il carico di punta critico più basso.
