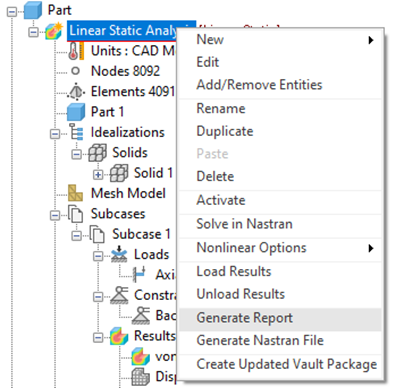

- Nella vista struttura, fare clic con il pulsante destro del mouse sul nome dell'analisi, Linear Static Analysis, quindi selezionare Genera rapporto.

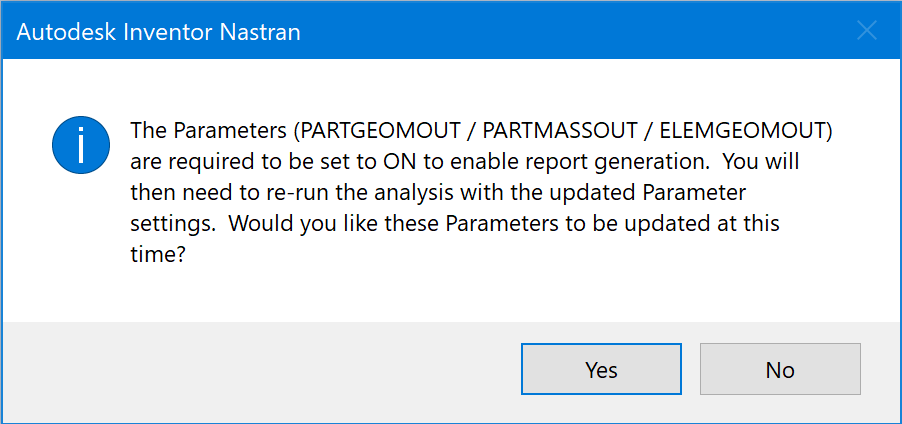

- A seconda delle impostazioni, potrebbe essere visualizzato il seguente messaggio:
- Fare clic su Sì.
- Nella struttura Modello, fare doppio clic su Parametri.
- Nella finestra Parametri, selezionare Parametri processore geometria, quindi selezionare la casella di controllo Impostazioni avanzate nell'angolo inferiore sinistro. Notare che nella colonna destra, le impostazioni PARTGEOMOUT, PARTMASSOUT e ELEMGEOMOUT vengono attivate automaticamente. Fare clic su OK per chiudere la finestra.
- Eseguire nuovamente l'analisi facendo clic con il pulsante destro del mouse sul nome dell'analisi, Linear Static Analysis, e selezionando Risolvi in Nastran.
- Ancora una volta, nella vista struttura, fare clic con il pulsante destro del mouse su Linear Static Analysis e selezionareGenera rapporto.

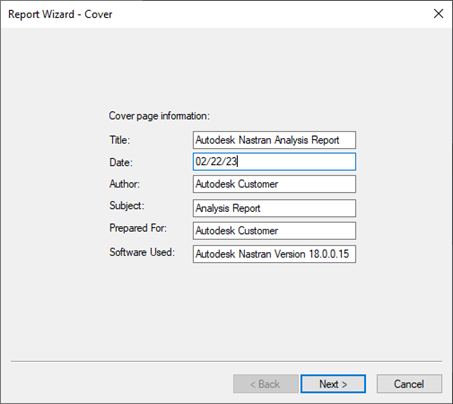

- Verrà visualizzata la finestra Creazione guidata rapporti - Introduzione. Modificare le seguenti informazioni:
- Titolo: Linear Static Analysis Report
- Autore: il proprio nome
- Fare clic su Avanti >.

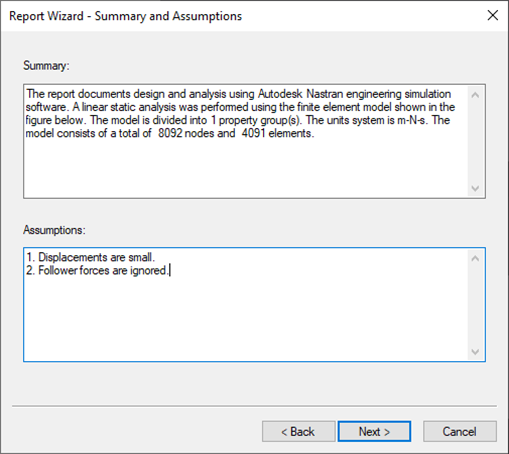

- Verrà visualizzata la finestra Creazione guidata rapporti - Riepilogo e ipotesi. Nella finestra Ipotesi, aggiungere 3. Effects of gravity are negligible. Fare clic su Avanti >.

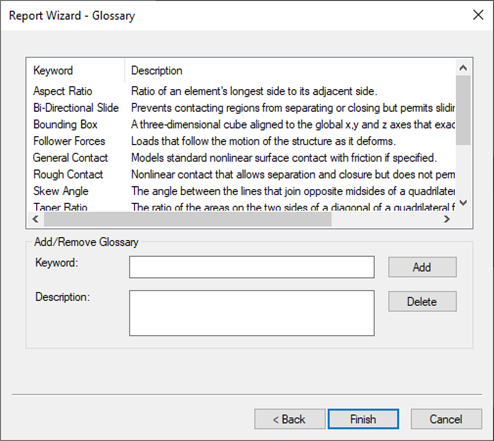

- Fare clic su Avanti> nelle finestre di dialogo a comparsa all'interno della procedura guidata finché non viene visualizzata la finestra Creazione guidata rapporti - Glossario, quindi fare clic su Fine per generare il rapporto.
- Salvare il rapporto come Analysis Report.
- Aprire il file HTML appena creato facendo clic sul pulsante Visualizza rapporto nella finestra a comparsa Rapporto. Si noti che le cifre per il rapporto sono state generate automaticamente insieme al testo.
