Esercitazione A2: Impostare l'analisi

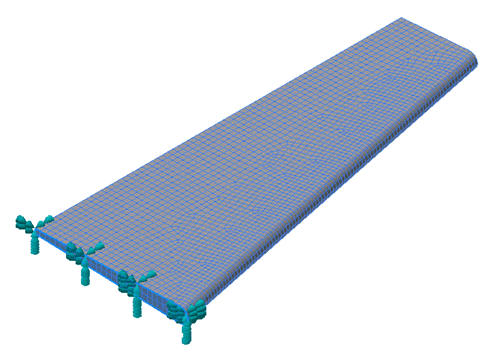

Applicazione dei vincoli

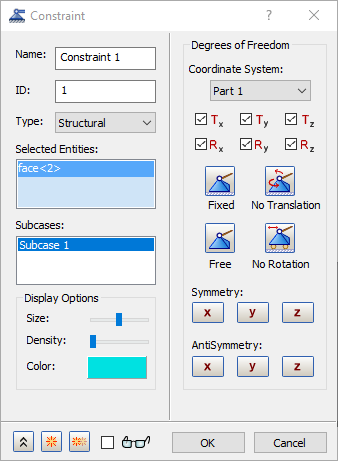

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.
2. Selezionare l'estremità dell'ala più ampia.





3. Fare clic su OK per completare la definizione del vincolo.

Applicazione di carichi

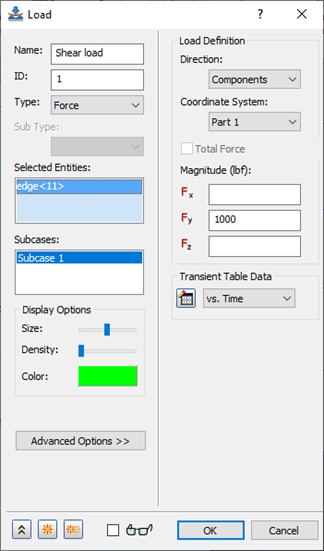

1. Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.
2. Modificare Nome in Shear Load.

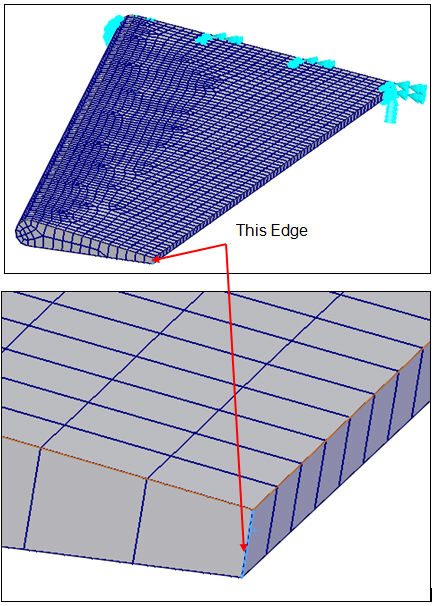

3. Selezionare lo spigolo sulla superficie esterna (estremità più piccola) come mostrato nelle immagini seguenti.



4. Nella sezione Definizione carico immettere 1000 nel campo Fy.
5. Nella sezione Tabella dati transitori fare clic sul pulsante Nuova tabella accanto all'elenco a discesa.

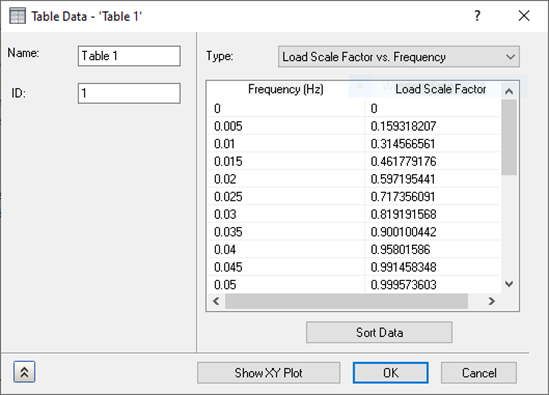

6. Quando viene visualizzata la finestra di dialogo Tabella Dati - ‘Tabella 1’, modificare Nome in vs. Time oppure lasciare Tabella 1.
7. Dall'elenco a discesa Tipo selezionare Confronto tra fattore scala di carico e tempo.
8. Copiare i dati della tabella sottostante e incollarli nella finestra di dialogo oppure digitare semplicemente i valori.

   Tempo	Fattore scala di carico
   0	0
   0.005	0.159318207
   0.01	0.314566561
   0.015	0.461779176
   0.02	0.597195441
   0.025	0.717356091
   0.03	0.819191568
   0.035	0.900100442
   0.04	0.95801586
   0.045	0.991458348
   0.05	0.999573603
   0.055	0.982154317
   0.06	0.939645474
   0.065	0.87313298
   0.07	0.784315925
   0.075	0.675463181
   0.08	0.549355436
   0.085	0.40921417
   0.09	0.25861935
   0.095	0.101417986
   0.1	0
   0.11	0



9. Fare clic su OK per definire la tabella.
10. Fare di nuovo clic su OK per completare la definizione del carico.



    Una volta definita la tabella, il pulsante viene sostituito da . La stella in un angolo del pulsante significa NUOVO, mentre la matita significa MODIFICA. Se l'elenco a discesa viene impostato ancora su Nuova tabella, il piccolo pulsante cambierà per consentire la definizione di una nuova tabella.

Definire lo smorzamento

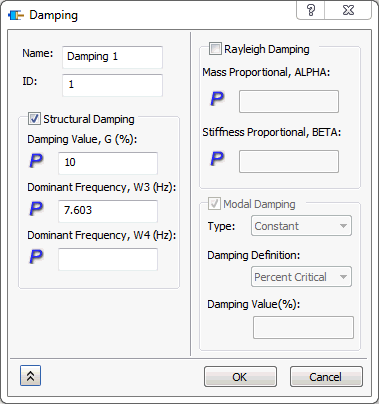

1. Nella struttura Parte, fare clic con il pulsante destro del mouse su Damping 1 in Sottocasi e scegliere Modifica.

2. Selezionare la casella di controllo Smorzamento strutturale. Digitare 10 per Valore di smorzamento e 7.603 per Frequenza dominante.



   È stata eseguita un'analisi modale per determinare la frequenza dominante per questo modello. Questa è in genere la prima frequenza naturale.

3. Fare clic su OK.

Definire l'impostazione dinamica

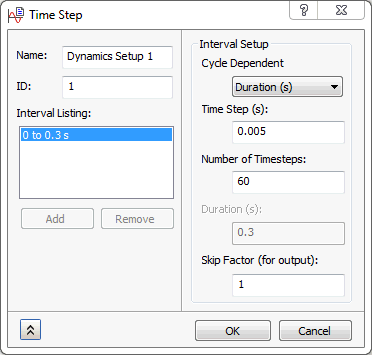

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Dynamics Setup 1 e scegliere Modifica.



2. Digitare 0.005 per Passo temporale e 60 per Numero di passi temporali.



3. Fare clic su OK.
