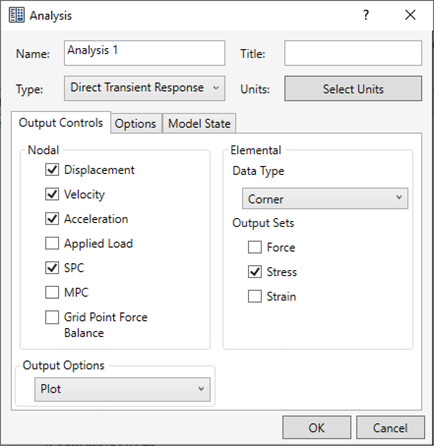

- Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e selezionare Modifica.
- Selezionare Risposta transitoria diretta dal menu a discesa Tipo.
- Selezionare le caselle di controllo Velocità e Accelerazione.
- Fare clic su OK.
Definire le proprietà del materiale

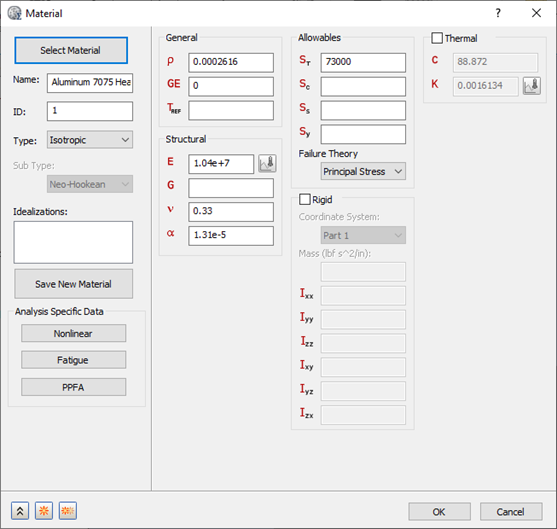

- Nella struttura Modello, fare clic con il pulsante destro del mouse su .
- Nella finestra di dialogo, fare clic su Seleziona materiale. Nella finestra di dialogo DB materiale verranno inseriti i materiali disponibili.
- Fare clic su Carica database.
- Passare a C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials e aprire il file ADSK_materials.nasmat. Nella struttura materiali verranno inseriti i materiali disponibili.
- Nella categoria Aluminum Alloys, selezionare Aluminum 7075 Heat Treated (T6) Wrought.
- Fare clic su Chiudi, quindi su OK per creare il materiale.
Definire le proprietà dell'elemento

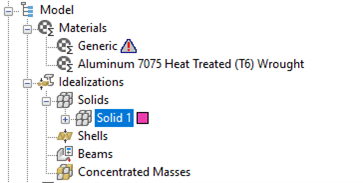

- Nella struttura Modello, in Idealizzazioni, verificare la presenza di eventuali definizioni esistenti nelle categorie standard, ad esempio Solidi e Shell. Solid 1, mostrato di seguito, è un esempio di una definizione esistente:
In caso di definizioni esistenti, fare clic con il pulsante destro su . Questa operazione assicura che non verranno visualizzati materiali indesiderati nella mesh della parte e che non verranno inclusi nell'analisi.

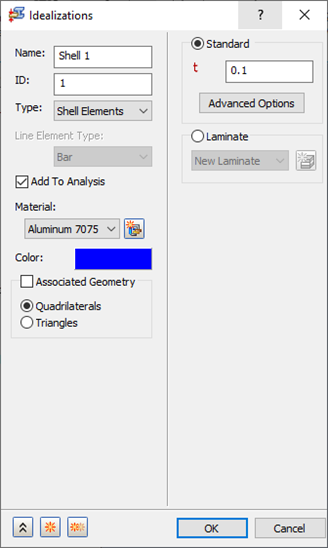

- Nella struttura Modello, fare clic con il pulsante destro del mouse su .
- Dal menu a discesa Tipo, selezionare Elementi Shell.
- Assicurarsi che l'opzione Materiale sia impostata su Aluminum 7075 Heat Treated (T6) Wrought.
- Immettere 0.1 nel campo t (spessore).
- Fare clic su OK.
Definire la mesh

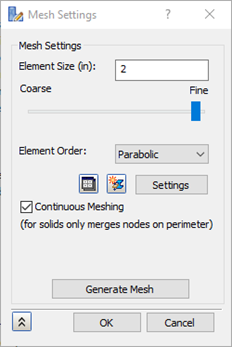

- Fare clic con il pulsante destro del mouse su .
- Digitare 2.0 nel campo Dimensioni elemento.

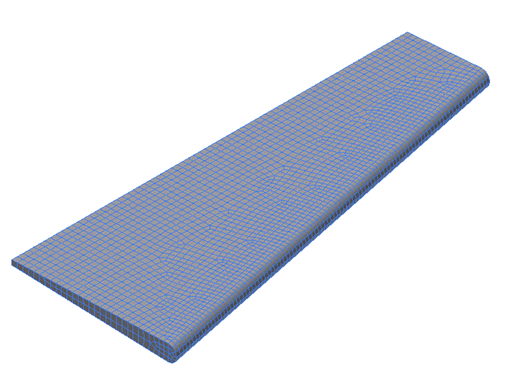

- Fare clic su OK per generare la mesh. La mesh dovrebbe apparire come illustrato di seguito.
In genere è opportuno definire un orientamento del materiale per i modelli di elementi Shell. Tuttavia, tale operazione non viene eseguita in questo caso.
