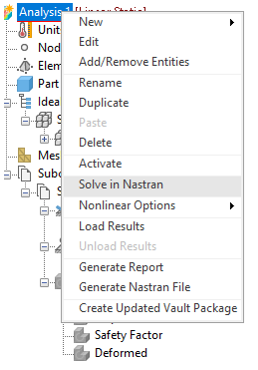

- Fare clic con il pulsante destro del mouse su Linear Static Analysis nella struttura e selezionare Risolvi in Nastran.
- Questa opzione consente di eseguire il modello e salvare l'analisi.
- Il modello viene risolto in Autodesk Nastran e l'avanzamento viene visualizzato nella finestra Output Autodesk Nastran in Autodesk Nastran In-CAD.
- Quando la soluzione è completa, viene visualizzato un messaggio come illustrato di seguito. Fare clic su OK.
I risultati vengono automaticamente caricati in Autodesk Nastran in-CAD dopo che il modello è stato risolto. Dopo che la soluzione è stata completata, in Inventor Nastran vengono inseriti quattro diversi tracciati con contorno nel nodo Risultati in Subcase 1. Questi tracciati hanno impostazioni del modello di contorno di default, presenti nella parte inferiore della vista struttura, in Modelli tracciato. Ciascuno di questi modelli può essere trascinato e rilasciato in un sottocaso per creare un nuovo tracciato del contorno. È possibile fare clic con il pulsante destro del mouse sul modello per modificare le impostazioni.

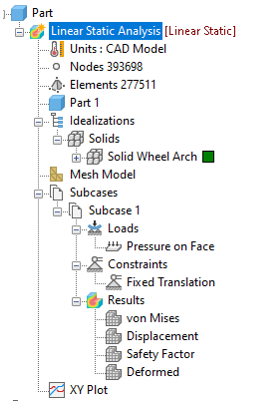

Dopo il caricamento dei risultati, la vista struttura sarà simile a quella illustrata di seguito:
Al termine dell'analisi, è possibile chiudere la finestra Output Autodesk Nastran.

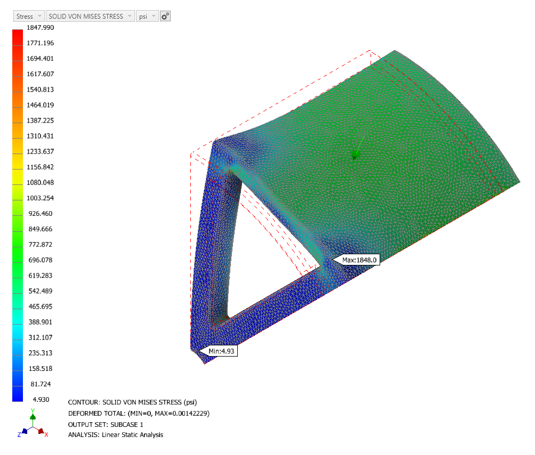

- Fare doppio clic sul tracciato di von Mises in Subcase 1. In questo modo viene visualizzato un contorno della sollecitazione di Von Mises sulla geometria deformata.
- Analogamente, è possibile visualizzare anche altri risultati, ad esempio Spostamento, Deformazione e così via.
Con questa operazione si conclude l'esercitazione Analisi statica lineare di un arco di ruota. Sono stati trattati gli argomenti principali indicati di seguito:
- Analisi statica lineare di base di una parte
- Sistema di unità
- Pre-elaborazione: materiali, proprietà, mesh, carichi, vincoli, sistema di coordinate
- Impostazione dell'analisi mediante Simmetria ciclica
- Esecuzione dell'analisi
- Post-elaborazione dei risultati
