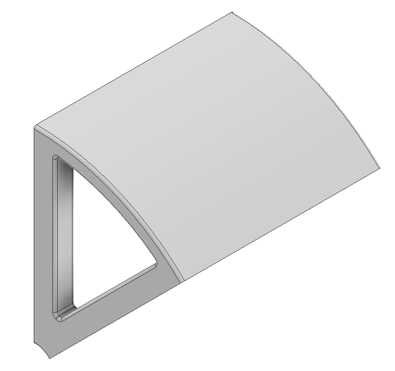

In questa esercitazione viene utilizzato un modello di arco di ruota per illustrare un'analisi statica lineare semplice. Vengono introdotti i seguenti elementi.
- Definizione della simmetria ciclica:
- Le unità utilizzate in questa analisi sono le unità imperiali: pollici, libbramassa (libbra) e secondi. Gli effetti della gravità non vengono considerati in questo modello.
Il sistema di unità di Inventor Nastran è molto pratico. Le unità di misura di Default di un'analisi sono impostate sulle unità globali in CAD. Se però si modificano le unità di misura di un'analisi, le unità globali vengono ignorate.
