Esercitazione B7: Definire le proprietà e la mesh

Crea materiale

La staffa è costituita da un materiale in acciaio inossidabile. Con i comandi iLogic, è possibile specificare la definizione del materiale completa.

  1. Copiare il seguente testo:
    strCmdForNewMaterial = "<NewMaterial Name=""16-25-6 Stainless Steel"" ID=""2"" Type=""0"" IdealisationIDList="""" DENS=""8504.9[kg/m^3]"" GE="""" REFT=""[K]"" EX=""19443000000[Pa]"" GXY="""" NUXY=""0.295"" ALPX=""0.00001692[/K]"" SIGXT=""77221000[Pa]"" SIGXC="""" SIGYLD="""" C="""" KX=""25.85[W/m K]"" FailureTheory_Type=""1"" HasConductivityTable=""0"" HasYoungsModulusTable=""0"" NonLinearType=""0"" SN_B="""" SN_Smu=""[Pa]"" SN_N0="""" SN_KF="""" SN_Be="""" SN_Se=""[Pa]"" EN_SF="""" EN_EF="""" EN_B="""" EN_C="""" HasPPFA=""0""/>"

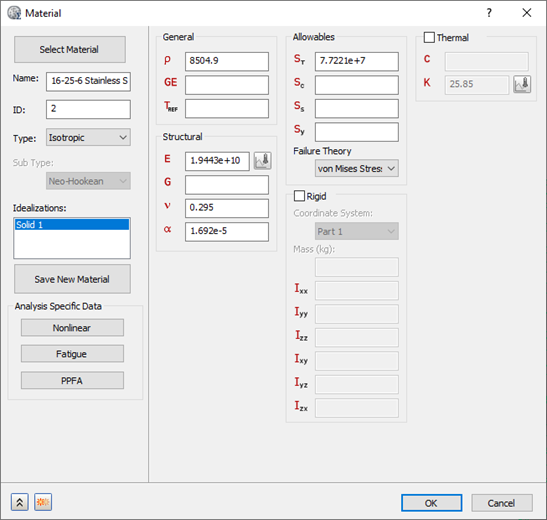

    Questi comandi sono equivalenti alla creazione di un materiale mediante l'interfaccia utente.

  2. Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.
  3. Premere due volte il tasto INVIO per passare ad una nuova riga.

Creazione dell'idealizzazione dell'elemento solido

Per questa simulazione, verranno applicati alla staffa elementi solidi. A tale scopo, verrà creata una nuova idealizzazione di tipo solido.
  1. Copiare il seguente testo:
    strCmdForNewIdealization = "<NewIdealization Name=""Solid 1"" ID=""1"" Type=""2"" AddToFEModel=""1"" Color=""11087083"" CoodinateSystemID=""0"" MaterialID=""2"" EntitiesCount=""0""/>"

    Type = 2 indica l'utilizzo di elementi solidi.

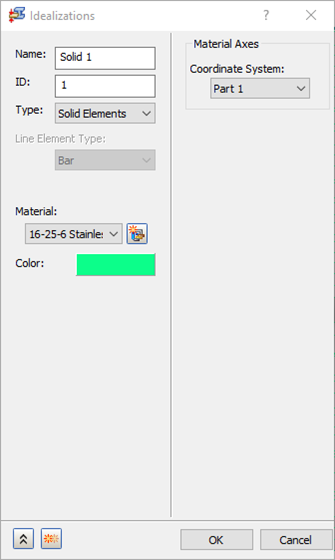

    Questi comandi sono equivalenti alla definizione dell'idealizzazione mediante l'interfaccia utente.

  2. Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.
  3. Premere due volte il tasto INVIO per passare ad una nuova riga.

Creazione della mesh

La mesh viene definita mediante due comandi, il comando <MeshModel> per definire le proprietà della mesh e il comando <GenerateMesh> per generare la mesh.

  1. Copiare il seguente testo:
    strCmdForMeshModel = "<MeshModel AnalysisID=""1"" HasContiniousMeshing=""0"" HasMeshTable=""0"" ElementSize=""0.00507369[m]"" Tolerance=""0.000000101474[m]"" ElementOrder=""3"" HasRefinmentRatio=""1"" RefinmentRatio=""0.6"" MinTriangleAngle=""0.349066[rad]"" MaxTriangleAngle=""0.523599[rad]"" MaxElementGrowthRate=""1.5"" SuppressShortFeature=""0.02"" MinFeatureAngle=""0.0349066[rad]"" HasProjectMidsideNodes=""0""/>"

    strCmdForMesh = "<GenerateMesh/>"

    Ordine elementi = 3 indica l'utilizzo di elementi parabolici.

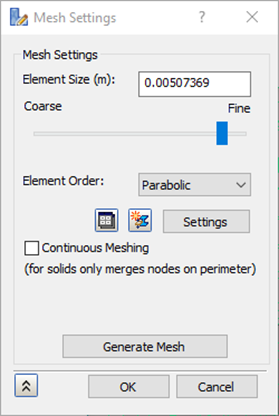

    Questi comandi sono equivalenti alla definizione delle proprietà della mesh mediante l'interfaccia utente.

  2. Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.
  3. Premere due volte il tasto INVIO per passare ad una nuova riga.
