I controlli della linearizzazione, che si trovano sul lato destro della finestra di dialogo dell'utilità Linearizzazione sollecitazione, consentono di specificare il primo e l'ultimo punto per definire la linea di classificazione della sollecitazione (SCL). È inoltre possibile definire il sistema di coordinate per il grafico del tensore di sollecitazione locale.
Che cos'è una linea di classificazione della sollecitazione (SCL)?
- Una linea di classificazione della sollecitazione è una linea retta che generalmente si estende dalla superficie libera alla superficie libera di un materiale. In altre parole, una SCL viene di solito disegnata attraverso lo spessore di una determinata sezione di un solido. Tuttavia, sono supportati anche elementi shell non solidi ed è possibile definire la SCL in qualsiasi direzione, purché intersechi elementi nel modello.
- I risultati del tensore di sollecitazione lungo la SCL sono presentati in un grafico. I tensori sono basati su un sistema di coordinate locale definito dai punti finali SCL, un terzo punto (di riferimento) e l'opzione Asse N o Asse H scelta.
Controlli di definizione del punto e dell'asse
- Primo punto: definisce il punto iniziale della SCL.
- Ultimo punto: definisce il punto finale della SCL.
- Punto di riferimento: indica la direzione dell'asse N o H.
Questi punti vengono selezionati mediante uno dei tre seguenti metodi:
- Digitando il numero del nodo nel campo Nodo.
- Posizionando il cursore nel campo Nodo e selezionando graficamente un punto nella visualizzazione del modello.
- Digitando le coordinate di qualsiasi punto nel modello nei campi X, Y e Z.
Nota: La SCL deve intersecare elementi nel modello, ma i punti di riferimento e i punti finali SCL non devono trovarsi in corrispondenza dei nodi FEA.Suggerimento: Se si selezionano i nodi graficamente, i campi Numero nodo, Coordinata X, Coordinata Y e Coordinata Z vengono compilati automaticamente. Annotare i numeri di nodi per duplicare facilmente la definizione SCL per i successivi calcoli di linearizzazione della sollecitazione quando si utilizza la stessa mesh del modello.
- Direzione perpendicolare: i valori di sollecitazione lungo la SCL sono riportati come sei tensori di sollecitazione in base a un sistema di coordinate locale. Pertanto è necessario definire le tre direzioni perpendicolari su cui sono basati i calcoli dei tensori. Questi assi vengono denominati T, N e H. L'asse T positivo è definito dalla direzione della SCL, dal primo punto all'ultimo punto. Il punto di riferimento definisce la direzione di Asse N o Asse H, a seconda di quale pulsante di opzione è stato attivato.
- Se è stata selezionata l'opzione Asse N, una linea perpendicolare all'asse T passante attraverso il punto di riferimento definisce la direzione dell'asse N. L'asse H viene quindi definito come asse perpendicolare ad entrambi gli assi T e N.
- Se è stata selezionata l'opzione Asse H, una linea perpendicolare all'asse T passante attraverso il punto di riferimento definisce la direzione dell'asse H. L'asse N viene quindi definito come asse perpendicolare ad entrambi gli assi T e N.
- Indipendentemente dall'opzione selezionata, l'asse N è il prodotto dell'incrocio degli assi T e H, seguendo la convenzione della mano destra.

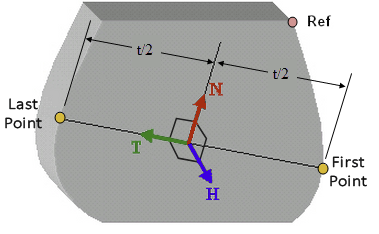

Nella seguente figura è mostrata la configurazione dell'asse locale se è stata definita l'opzione Asse N:
