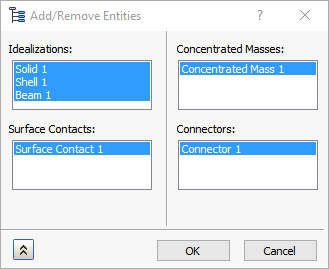

Quando si fa clic con il pulsante destro del mouse sul nodo Analisi nel browser (Struttura modello Inventor Nastran) e si sceglie Aggiungi/Rimuovi entità, viene visualizzata la seguente finestra di dialogo:
Nella finestra di dialogo sono presenti le seguenti sezioni:
- Idealizzazioni
- Contatti di superficie
- Masse concentrate
- Connettori
È possibile selezionare le idealizzazioni in ciascuna delle quattro sezioni da includere nel modello di analisi. Gli elementi evidenziati sono inclusi nell'analisi; quelli non evidenziati sono esclusi. In alternativa, è possibile trascinare gli elementi dal nodo Idealizzazioni nel ramo Modello del browser nel nodo Idealizzazioni nel ramo Parte/Assieme del browser in modo da includerli nell'analisi.

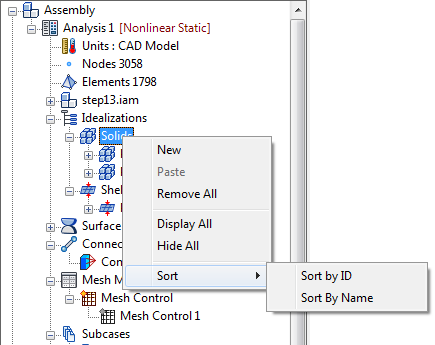

Un singolo nodo Idealizzazioni è incluso nel nodo del browser Parte/assieme. In questo nodo è presente un sottonodo per ognuno dei cinque tipi di idealizzazioni inclusi nell'analisi (Solidi, Shell, Travi, Masse concentrate e Connettori). I contatti di superficie sono elencati in un nodo del browser distinto (non in Idealizzazioni). Utilizzando i menu di scelta rapida, è possibile creare nuove idealizzazioni direttamente all'interno del ramo Parte/Assieme senza necessità di accedere prima al ramo Modello. È inoltre possibile rimuovere una o tutte le idealizzazioni in un gruppo, visualizzare o nascondere le idealizzazioni o ordinarle:
Per tutti i sottonodi nel ramo Idealizzazioni, è disponibile lo stesso menu di scelta rapida contenente le stesse opzioni con le seguenti eccezioni:
- Quando si seleziona un nodo padre di un gruppo, ad esempio Solidi, Travi o Connettori), il comando Rimuovi tutto viene visualizzato nel menu di scelta rapida. Utilizzare questo comando per rimuovere tutti gli oggetti figlio all'interno del gruppo.
- Quando si selezionano uno o più oggetti figlio all'interno di un gruppo (ad esempio Proprietà fisica 1 e/o Proprietà fisica 2), il comando Rimuovi viene visualizzato nel menu di scelta rapida. Il comando rimuove soltanto gli elementi attualmente selezionati all'interno del gruppo. Inoltre, i comandi Ordina non sono visualizzati nel menu di scelta rapida per gli oggetti figlio.
