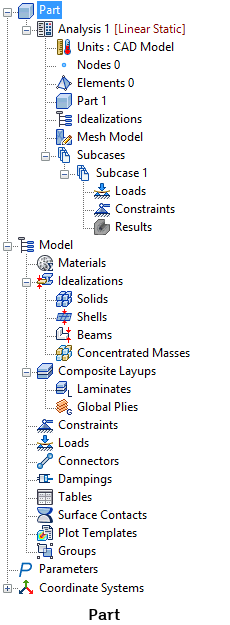

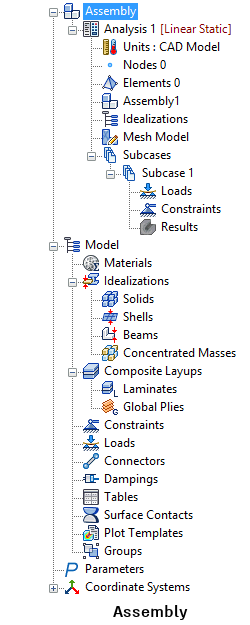

L'elemento della struttura Analisi contiene una raccolta di elementi di struttura di livello secondario, come riportato nelle figure seguenti:

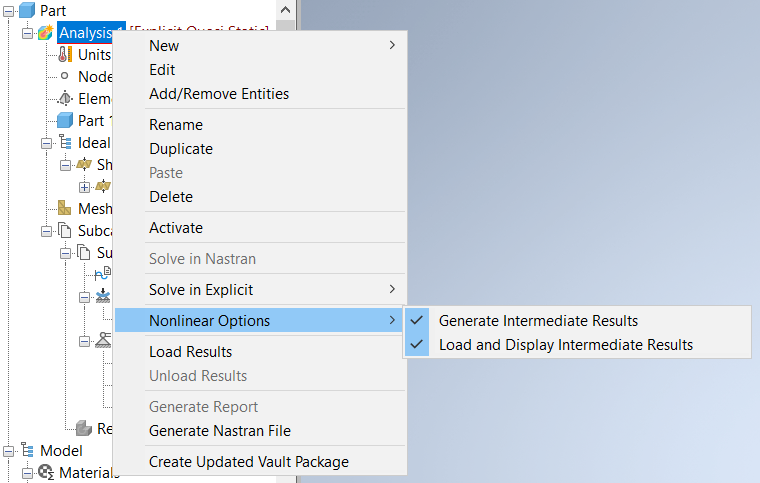

Fare clic con il pulsante destro del mouse su Analisi per visualizzare le opzioni disponibili:
- Nuovo:
- Sottocaso
- Orientamento materiale
- Modifica
- Aggiungi/Rimuovi entità
- Rinomina: modifica il nome dell'analisi.
- Duplica
- Incolla
- Elimina : elimina l'analisi.
- Attiva
- Risolvi in Nastran
- Risolvi in esplicita: è disponibile solo se il tipo di analisi è Dinamica esplicita o Quasi statica esplicita. Per ulteriori informazioni, vedere Risolvi in esplicita.
- Controllo dati consente di eseguire il programma di conversione della mesh attraverso il punto in cui il modulo esplicito ha letto tutto il file di input, calcolato l'incremento temporale stabile per il modello e verificato le condizioni di contatto.
- Risolvi avvia la risoluzione del modello con il risolutore Autodesk Explicit.
- Opzioni non lineari:
- Genera risultati intermedi: quando questa opzione è selezionata, il risolutore genera file .FNO per ciascun incremento che può essere caricato durante l'esecuzione dell'analisi. Al termine dell'analisi, tali file .FNO intermedi vengono compilati in un unico file.

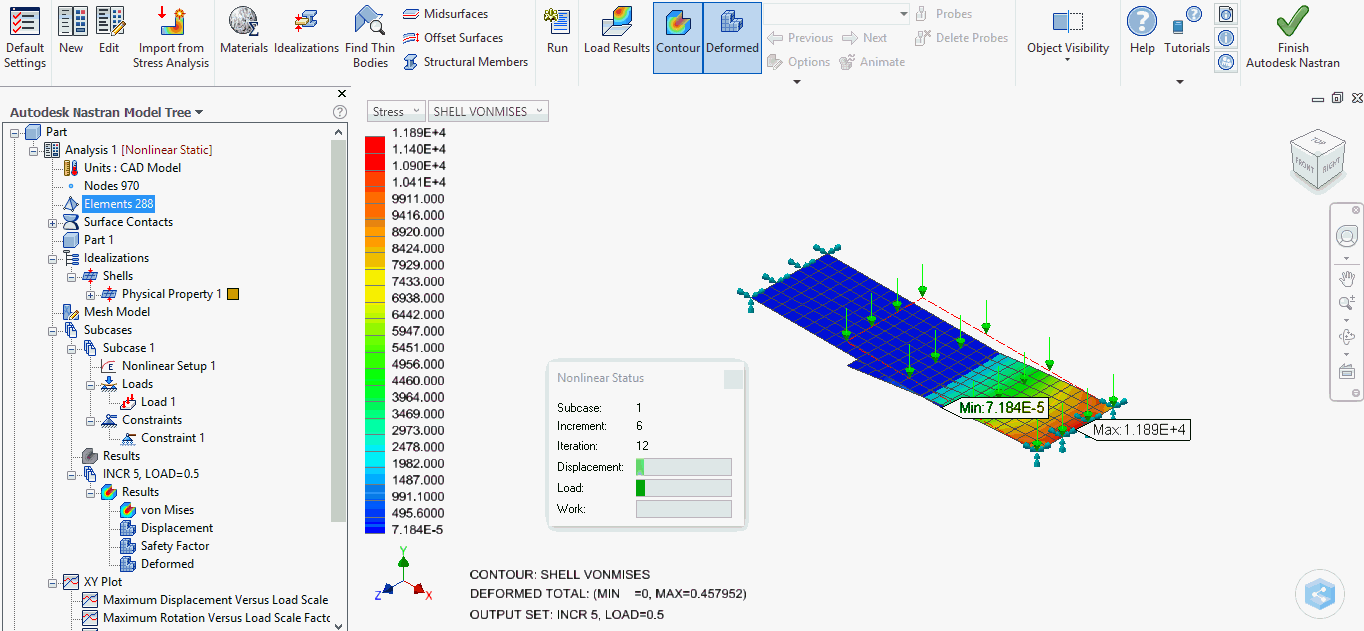

- Carica e visualizza risultati intermedi: questa opzione funziona in combinazione con Genera risultati intermedi ed è quindi disponibile solo quando tale opzione è selezionata. I risultati incrementali vengono caricati automaticamente nella struttura in Sottocasi e possono essere visualizzati fino alla risoluzione dell'incremento successivo, come illustrato nell'esempio seguente.
- Carica risultati
- Scarica risultati
- Genera rapporto
- Genera file Nastran
- Crea pacchetto di Vault aggiornato
- Questa opzione viene visualizzata se è installato Vault sul computer con Inventor. Se le parti di un progetto sono state aperte da una cartella di Vault, questa opzione di menu aggiorna i risultati dell'analisi di Inventor Nastran memorizzati in un file PKG/di terze parti per ogni parte.
Le entità della struttura di livello secondario in Analisi sono:

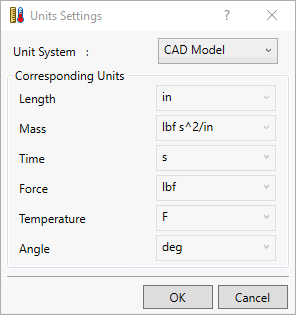

- Unità: fornisce un'opzione per definire un sistema di unità direttamente a livello di Analisi.
- Nodi (Visualizza il numero totale di nodi nella mesh)
- Elementi (Visualizza il numero totale di elementi in una mesh)
- Connettori
- Contatti di superficie (solo per gli assiemi)
- Parte/Assieme (le singole parti sono elencate sotto il nome del relativo assieme)
- Idealizzazioni:
- Solidi
- Shell
- Travi
- Modello mesh
- Controllo mesh
-
Sottocasi
- Carichi (Fornisce un'opzione per definire i carichi direttamente a livello del sottocaso)
- Vincoli (Fornisce un'opzione per definire i vincoli direttamente a livello del sottocaso)
- Risultati (i modelli di tracciato di default vengono caricati direttamente sotto dopo che la soluzione è riuscita)
È possibile trascinare le analisi sul nome di una parte o di un assieme per creare una copia dell'analisi. La copia viene attivata automaticamente.
È possibile selezionare la generazione dei risultati parziali per tipi di analisi modali e transitorie per ridurre le dimensioni del file dei risultati e ridurre il tempo di calcolo necessario per la soluzione.
