Questo elemento viene visualizzato nella struttura del modello immediatamente dopo il ramo Analisi. Il numero totale di nodi della mesh viene visualizzato all'estremità destra dell'intestazione (ad esempio, Nodi 786). La voce Nodi viene visualizzata nella struttura del modello indipendentemente dal fatto che la mesh sia stata generata o meno, con il valore zero (0) per il numero di nodi in un modello senza definizione della mesh.
Quando si fa clic con il pulsante destro su Nodi, le seguenti opzioni sono disponibili nel menu di scelte rapida:
- Visualizzazione query: quando questa opzione è attivata, consente l'interrogazione in tempo reale dei nodi nel modello. È possibile accedere alla visualizzazione query per i nodi anche tramite la barra degli strumenti Visualizzazione query.
- Evidenzia: l'opzione di evidenziazione consente di evidenziare un gruppo di nodi nel modello per identificare la posizione e/o le proprietà di un nodo. Esistono due modi con cui è possibile specificare i nodi da evidenziare:
- Selezionare i nodi graficamente facendo clic su di essi singolarmente nel modello.
- Se si conoscono gli ID dei nodi, digitarli nel campo ID entità, utilizzando una virgola o uno spazio per separare più ID. Fare quindi clic su AGGIUNGI.

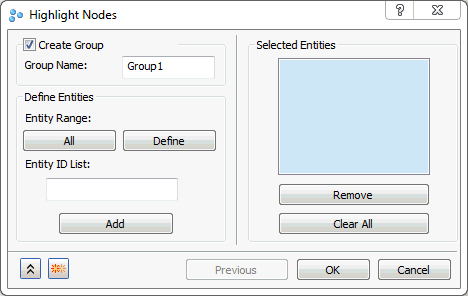

In entrambi i casi, i nodi selezionati o immessi vengono visualizzati nella casella di riepilogo Entità selezionate. La finestra di dialogo Evidenzia nodi è illustrata di seguito:
È possibile includere elementi nella casella Entità selezionate in un nuovo gruppo di nodi facendo clic sulla casella di controllo Crea gruppo. I gruppi rappresentano un modo pratico per riselezionare più articoli in un secondo momento.
