Questo elemento è il sottolivello successivo nella struttura del modello in Analisi. Fornisce un'opzione per definire un sistema di unità all'interno della finestra di dialogo Analisi.
Sistema di unità:
- Modello CAD: è il sistema di unità di default definito nelle impostazioni del documento dell'ambiente CAD.
- SI: è il sistema MKS (metri, chilogrammi secondi, Newton, Kelvin e gradi).
- SI modificato: è il sistema MKS modificato (millimetri, tonnellate, secondi, Newton, Kelvin e gradi).
- Inglese: si tratta del sistema di unità di misura britannico/imperiale (pollici, libbre per pollice quadrato, secondi, Fahrenheit e gradi).
- CGS: è il sistema utilizzato per impostare le unità standard come centimetri grammi, secondi, dina, Celsius e gradi.

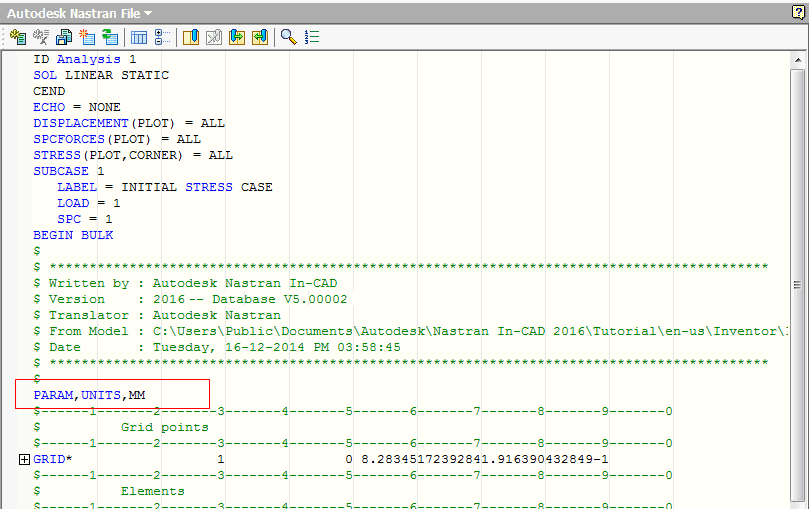

Le unità selezionate all'interno del modulo Analisi sono definite solo per quella specifica Analisi. Le unità vengono inoltre esportate nel file di dati cumulativi Nastran come PARAM, UNITS, UnitàLunghezza(ad esempio IN o MM).

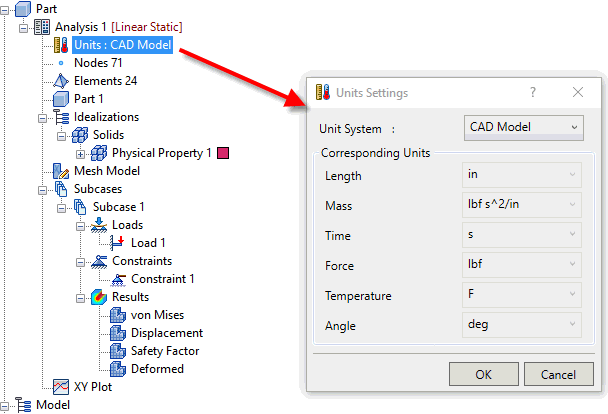

Dopo che le unità sono definite, esse vengono visualizzate nella struttura in Analisi da cui è possibile modificare il sistema di unità, come mostrato nell'immagine seguente.
Le unità di visualizzazione sono visualizzate anche nella parte superiore della legenda dei tracciati del contorno dei risultati. In questo caso, è disponibile un menu a discesa per passare rapidamente a unità di visualizzazione alternative.
