Passa a

È possibile definire impostazioni di mesh a livello globale o per le singoli parti. Utilizzare l'opzione Passa a per controllare la finestra di dialogo visualizzata quando si fa clic con il pulsante destro del mouse su Modello mesh nel browser e scegliere Modifica dal menu di scelta rapida. La finestra di dialogo Impostazioni mesh viene utilizzata per la definizione della mesh a livello globale. La finestra di dialogo Tabella mesh viene utilizzata per definire le impostazioni della mesh per le singole parti.

Passa a = Impostazioni mesh (definizione mesh globale)

1. Fare clic con il pulsante destro del mouse su Modello mesh nel browser, scegliere Passa a Impostazioni mesh.
2. Ora, quando si clic con il pulsante destro del mouse su Modello mesh e si sceglie Modifica...
3. Viene visualizzata la finestra di dialogo Impostazioni mesh.



Nota: Indipendentemente dall'opzione Passa a, è sempre possibile accedere alla finestra di dialogo Impostazioni mesh globali facendo clic su Impostazioni mesh nel gruppo Mesh della scheda Inventor Nastran della barra multifunzione.

Vedere Modello mesh Modifica per ulteriori dettagli sulle opzioni disponibili all'interno della finestra di dialogo Impostazioni mesh.

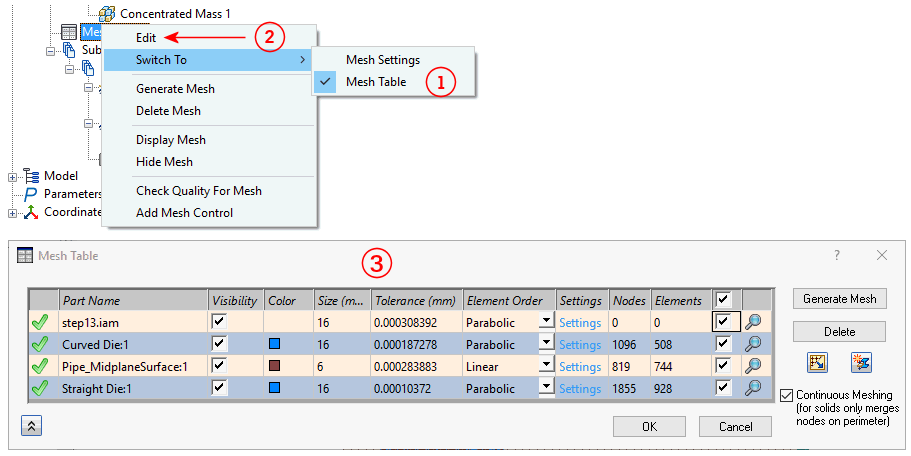

Passa a = Tabella mesh (definizione mesh per parte)

1. Fare clic con il pulsante destro del mouse su Modello mesh nel browser, fare clic su Passa a Tabella mesh.
2. Ora, quando si clic con il pulsante destro del mouse su Modello mesh e si sceglie Modifica...
3. Viene visualizzata la finestra di dialogo Tabella mesh.



Nota: Indipendentemente dall'opzione Passa a, è sempre possibile accedere alla finestra di dialogo Tabella mesh facendo clic su Tabella nel gruppo Mesh della scheda Inventor Nastran della barra multifunzione.

Vedere Modello mesh Modifica per ulteriori dettagli sulle opzioni disponibili all'interno della finestra di dialogo Tabella mesh.
