Questa opzione genera il piano Nastran dalla scheda File Nastran consentendo all'utente di apportare modifiche avanzate al file di dati cumulativi di Nastran.
Verranno riflesse le modifiche apportate al file Nastran relativo alle funzionalità disponibili nell'interfaccia utente grafica (GUI).

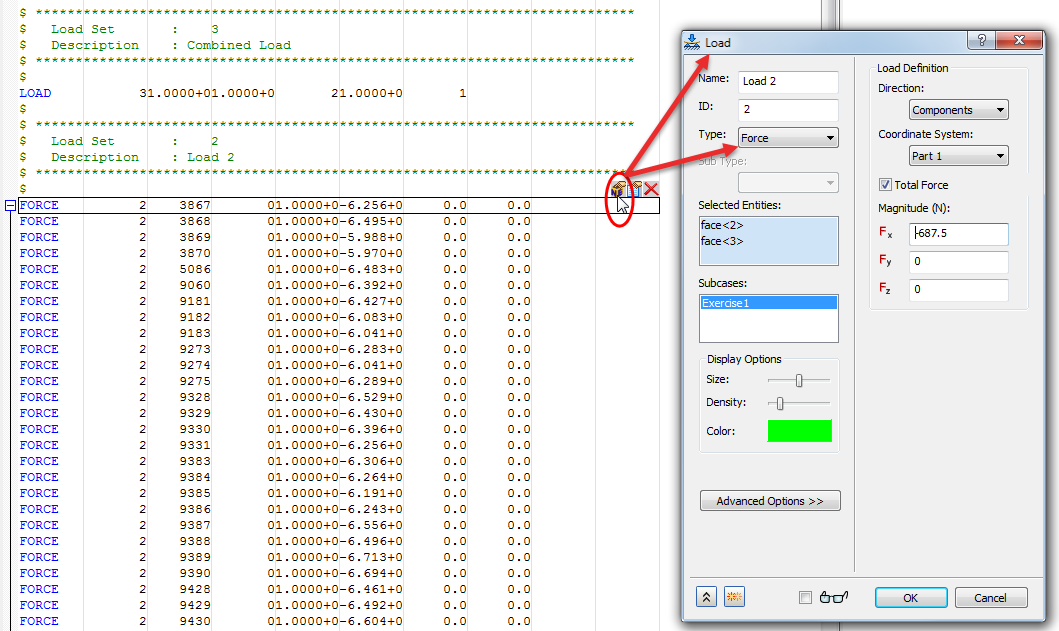

È possibile passare da voci del file di dati cumulativi alla sezione o finestra del programma in cui l'elemento è stato creato. Ad esempio, selezionare un carico di forza nel file Nastran e fare clic sull'icona all'estrema sinistra visualizzata a destra della scheda Forza. Nella finestra di dialogo Carico viene visualizzata la Forza selezionata ed è possibile modificare il carico, se lo si desidera.
- Icona a sinistra: consente di visualizzare la finestra di dialogo o la sezione del programma associata da cui è stata creata la scheda.
- Icona al centro: consente di modificare la scheda
- Icona a destra: consente di eliminare la scheda

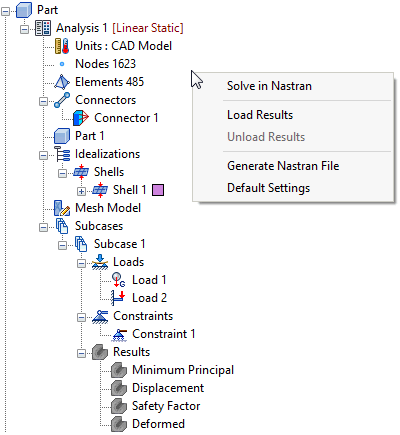

Il file Nastran può essere generato anche facendo clic con il pulsante destro del mouse su uno spazio vuoto della struttura del modello e scegliere Genera file Nastran dal menu di scelta rapida.
Per la modifica dei file Nastran generati, è disponibile la barra degli strumenti seguente.
Esegui file Nastran: invia il file di dati cumulativi Nastran corrente al risolutore di Autodesk Nastran.
Salva file Nastran: consente di salvare il file di dati cumulativi corrente con un altro nome.
Inserisci nuova scheda: consente di generare una nuova voce per i dati cumulativi.
Aggiorna file Nastran: consente di aggiornare il file di dati cumulativi quando le modifiche non vengono visualizzate immediatamente o la pagina dei dati cumulativi è vuota.
Mostra/Nascondi contrassegni campi estesi: visualizza o nasconde contrassegni di campo per il file di dati cumulativi. Sono disponibili 3 impostazioni:
- Off
- Stretta (ogni 8 caratteri)
- Larga (ogni 16 caratteri)
Espandi/Comprimi tutto: consente l'espansione e la compressione di tutte le voci dei dati cumulativi.
Aggiungi segnalibro: consente di posizionare un segnalibro in punti specifici nel file di dati cumulativi.
Cancella segnalibro: elimina un segnalibro creato.
Segnalibro precedente: passa al segnalibro precedente.
Segnalibro successivo: passa al segnalibro successivo.
Trova: consente di individuare un testo all'interno di un file di dati cumulativi.
Mostra numero di righe: nasconde o visualizza i numeri di riga in un file di dati cumulativi.
