Viste di riferimento

Le viste di riferimento sono utili per avere visione panoramica della propria collocazione all'interno della scena e per spostare rapidamente la cinepresa in una determinata posizione in un modello di grandi dimensioni. Questa funzionalità è disponibile nell'area di lavoro 3D.

In Navisworks sono disponibili due tipi di viste di riferimento:

• Vista sezione
• Vista piana

Le viste di riferimento mostrano una vista fissa del modello. Per default, la vista sezione mostra una visualizzazione frontale del modello e la vista piana una visualizzazione dall'alto.

Le viste di riferimento sono visualizzate all'interno delle finestre mobili. Un contrassegno triangolare rappresenta il fermo immagine corrente. Questo contrassegno si sposta man mano che si naviga, mostrando la direzione della vista. Il contrassegno può anche essere trascinato (selezionandolo e trascinando mentre si tiene premuto il pulsante sinistro del mouse) per spostare la cinepresa nella Vista scena.

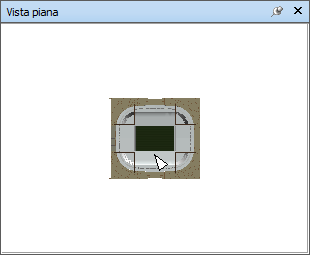

Come utilizzare la vista piana

1. Fare clic sulla scheda Vista > gruppo Assistenza alla navigazione > elenco a discesa Viste di riferimento > casella di controllo Vista piana.

   Viene aperta la finestra Vista piana con la vista di riferimento del modello.



2. Trascinare il contrassegno triangolare della vista di riferimento in una nuova posizione. Nella Vista scena, la cinepresa si adatta alla posizione del contrassegno della vista.

   In alternativa, spostarsi in un altro punto della Vista scena. La posizione del contrassegno triangolare della vista di riferimento si adatta a quella della cinepresa nella Vista scena.

3. Per manipolare una vista di riferimento, fare clic con il pulsante destro del mouse in qualunque punto della finestra Vista piana. Utilizzare il menu contestuale per regolare la vista come desiderato.

Immissione comando: CTRL + F9

Come utilizzare la vista sezione

1. Fare clic sulla scheda Vista > gruppo Assistenza alla navigazione > elenco a discesa Viste di riferimento > casella di controllo Vista sezione.

   Viene aperta la finestra Vista sezione con la vista di riferimento del modello.



2. Trascinare il contrassegno triangolare della vista di riferimento in una nuova posizione. Nella Vista scena, la cinepresa si adatta alla posizione del contrassegno della vista.

   In alternativa, spostarsi in un altro punto della Vista scena. La posizione del contrassegno triangolare della vista di riferimento si adatta a quella della cinepresa nella Vista scena.

3. Per manipolare una vista di riferimento, fare clic con il pulsante destro del mouse in qualsiasi punto della finestra Vista sezione. Utilizzare il menu contestuale per regolare la vista come desiderato.

Immissione comando: CTRL + F10
