Fare clic sulla scheda Home > Percorso sonda > Verifica per controllare percorsi sonda per:
- Spostamenti fuori dai limiti (all'esterno del perimetro della macchina)
- Collisioni tra la sonda e la parte
- Spostamenti di contatto mancato
Gli errori di contatto mancato sono segnalati quando non è rilevato un punto di contatto durante uno spostamento di misurazione. Quando non si sta utilizzando un modello per l'ispezione, è possibile disattivare questa verifica selezionando la casella di controllo Ignora punti di contatto mancanti nella pagina Verifica percorso sonda della finestra di dialogo Opzioni.
- Spostamenti di contatto illeciti
PowerInspect visualizza icone nella sequenza di ispezione per segnalare potenziali problemi per gli elementi della sequenza di ispezione che presentano percorsi sonda.
La verifica potrebbe non rilevare tutti gli errori del percorso sonda e le potenziali collisioni. È necessario verificare la sequenza di ispezione prima di eseguire un'ispezione in tempo reale. Ad esempio, le modifiche della sonda e le modifiche dell'orientamento della sonda non sono verificate e sono visualizzate in grigio chiaro:
Simulazione delle ispezioni
Quando l'opzione Verifica è selezionata, PowerInspect controlla le collisioni tra la parte e tutte le parti mobili del dispositivo di misurazione durante le simulazioni interattive. Se viene rilevata una collisione, la simulazione viene messa in pausa e viene visualizzato un messaggio di errore. Fare clic su:
- Ignora per ignorare l'errore corrente ma continua a visualizzare avvertimenti se vengono rilevati altri conflitti.
- Ignora tutto per ignorare tutti gli errori nella simulazione corrente.
- Arresta per interrompere la simulazione.

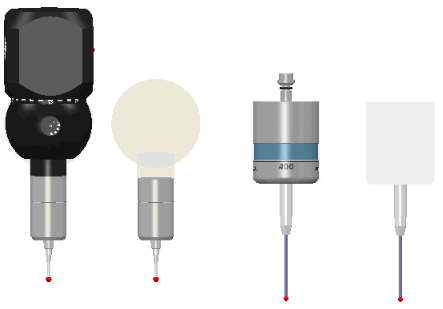

PowerInspect identifica le parti del corpo sonda che vengono utilizzate per la verifica visualizzando una busta trasparente nella vista CAD. Premere il tasto F10 per mostrare o nascondere la busta.
