Utilizzare la finestra di dialogo Analizzatore Best-fit per calcolare il best-fit e visualizzare i risultati.
Per eseguire un elemento Best-fit:
- Fare clic con il tasto destro del mouse sull'elemento Best-fit nella sequenza di ispezione e selezionare Riproduci elemento nel menu contestuale. La finestra di dialogo Analizzatore Best-fit visualizza:
- Il metodo selezionato nella finestra di dialogo Modifica definizione Best-fit.
- La distanza media dalla nominale e la deviazione standard per i gruppi selezionati.
- Un grafico che indica la distanza di ogni punto dalla nominale. Fare clic su
per modificare la scala dell'asse Y del grafico.
- Nella casella Iterazione massima, inserire il numero di calcoli di adattamento da eseguire ogni volta che si fa clic su Vai!.
- Nella casella Soglia, inserire una distanza limite. Se il movimento tra calcoli successivi è inferiore a tale distanza per tutti i punti, l'analisi si interrompe. Se si inserisce una distanza inferiore a 0,0001, il valore è convertito in notazione esponenziale quando si fa clic su Vai!.

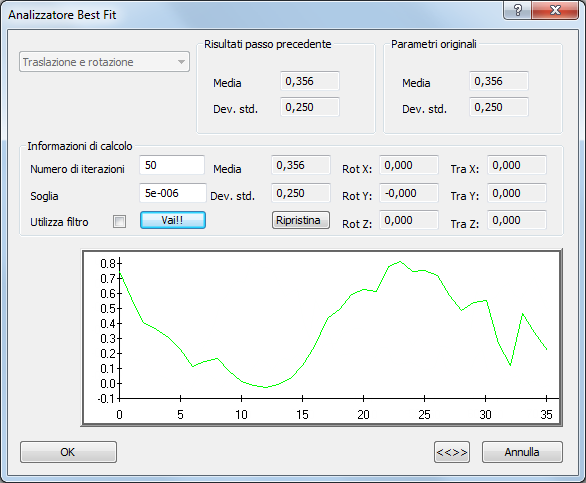

- In base alle impostazioni di default, l'analisi utilizza tutti i punti nei gruppi selezionati. Per escludere punti periferici dai calcoli, selezionare la casella di controllo Utilizza filtro e spostare i dispositivi di scorrimento per identificare i punti da utilizzare.

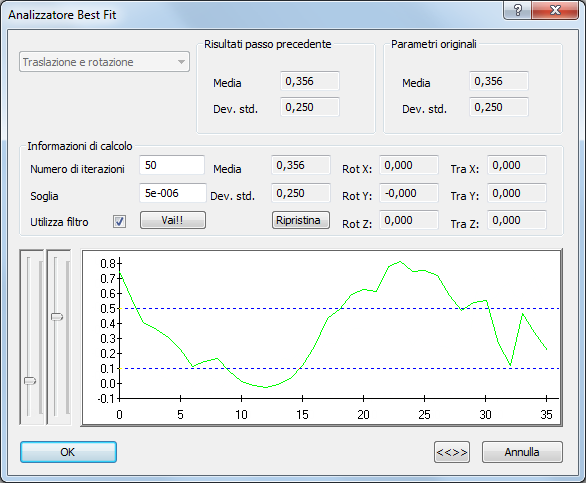

In questo esempio, nel calcolo Best-fit vengono utilizzati solo i punti compresi nell'intervallo da -0.1 a +0.5.
- Fare clic su Vai!. L'analizzatore esegue il numero di calcoli specificato nella casella Iterazione massima e aggiorna la finestra di dialogo:
- Informazioni sul calcolo visualizza le deviazione media e standard correnti dei punti, e la rotazione e traslazione usate per ottenere tale risultato.
- Risultati passo precedente visualizza la deviazione media e standard dei punti prima di questo passo.

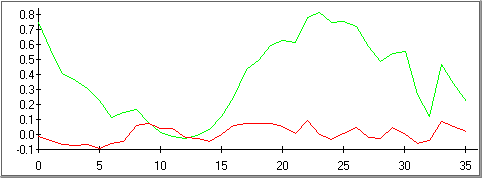

- Il grafico visualizza le deviazioni aggiornate come una linea rossa. Ad esempio:
- Ripetere il passo 5 per affinare l'adattamento, oppure fare clic su OK per accettare il risultato e chiudere la finestra di dialogo.
- Per visualizzare le informazioni sul Best-fit, fare clic sulla scheda Informazioni .

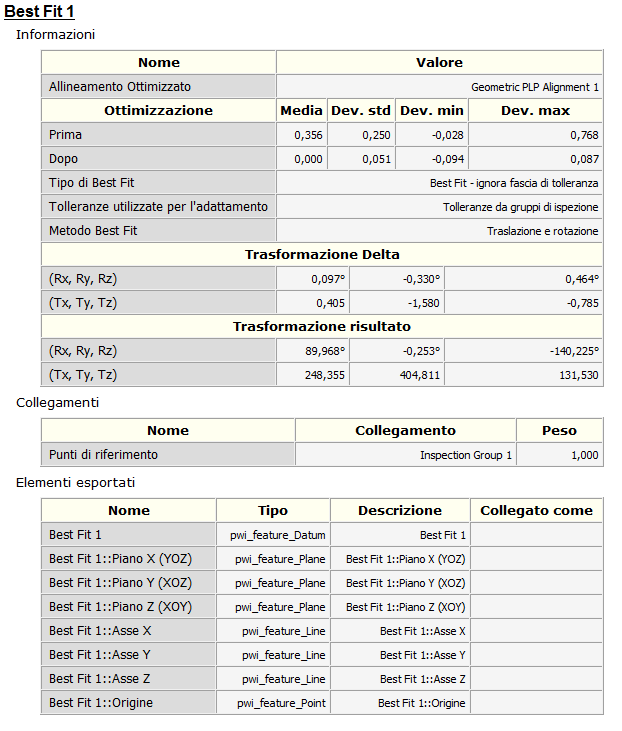

Questo esempio mostra che l'allineamento selezionato è stato:
- Ruotato attorno all'asse X di 0,097 gradi.
- Ruotato attorno all'asse Y di -0,330 gradi.
- Ruotato attorno all'asse Z di 0,464 gradi.
- Convertito da una X di 0,405, Y di -1,580 e Z di -0,785.
