Calibrare una punta sonda sfruttando un solo punto di calibrazione.
Invece di calcolare l'offset della testa della sonda e il diametro della sonda prendendo diversi punti su una sfera di calibrazione, la calibrazione a punto singolo utilizza gli offset nominali della testa e del diametro della sonda e un punto di calibrazione per calcolare l'offset dello strumento sonda. Ciò consente di modificare rapidamente l'assieme sonda e regolare l'orientamento della sonda durante la misurazione.
Nota: Calibrazione semplice è disponibile solo durante la creazione di ispezioni per macchine CNC o CMM manuali.
- Nella scheda Macchina, fare clic sul pulsante Calibra

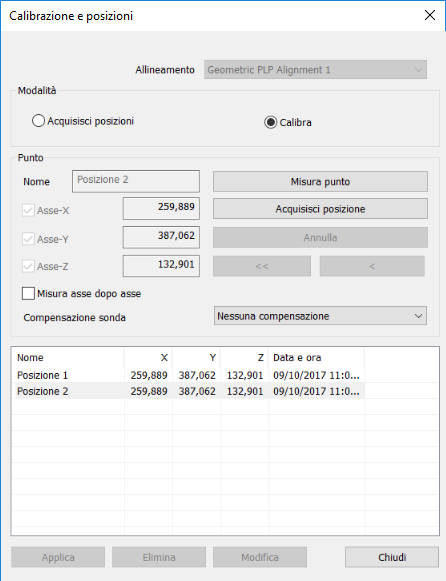

. Viene visualizzata la finestra di dialogo Calibrazione e posizioni.
- Selezionare l'opzione Calibra.
- Orientare la sonda.
- Nell'elenco delle posizioni, selezionare la posizione con cui si desidera calibrare la sonda.
- Spostare la punta della sonda sulla posizione selezionata, quindi fare clic sul pulsante Acquisisci posizione. In alternativa, fare clic sul pulsante Misura punto e rilevare la posizione.
Nota: Per acquisire separatamente la coordinata per ogni asse, selezionare la casella di controllo Misura asse dopo asse, e rilevare ogni asse a turno.
- Fare clic su Chiudi. È ora possibile ispezionare la parte utilizzando l'orientamento della sonda selezionata.
