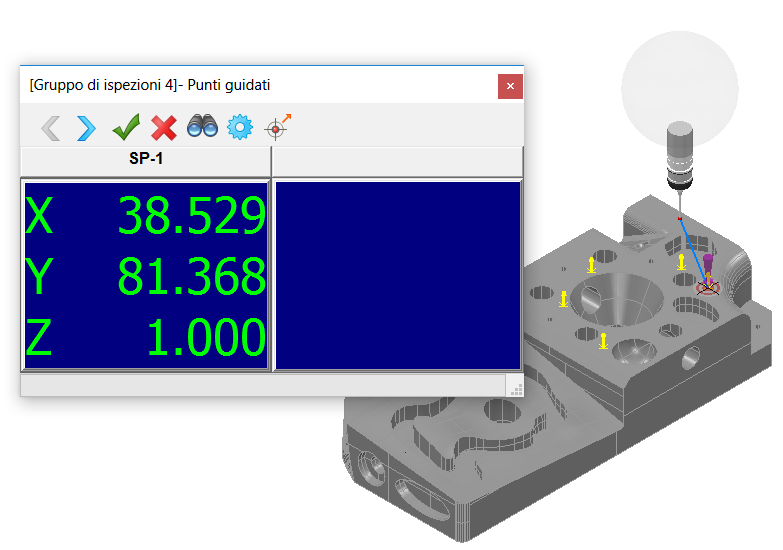

Quando si rilevano punti di superficie guidati, la vista CAD visualizza i punti come obiettivi, così da poterli rilevare. Ad esempio:
Quando si sta usando una:
- Sonda fissa o attivabile al tatto, PowerInspect accetta il punto solo quando la sonda è nella posizione corretta sulla parte. Il punto viene visualizzato come un obiettivo nella vista CAD e, se la tracciatura è supportata dal dispositivo di misurazione utilizzato, è visualizzata anche la posizione della sonda. Quando la sonda è al centro dell'obiettivo, prendere il punto.
- Sonda rigida, è possibile attivare la sonda continuamente vicino al punto. PowerInspect accetta la misurazione quando è entro la tolleranza della posizione nominale. Per i dispositivi di misurazione che supportano l'audio, il passo aumenta mentre la sonda si avvicina all'obiettivo.
Orientare sempre l'asse della sonda verso il componente quando si prendono punti utilizzando una sonda rigida. Altrimenti, PowerInspect può non eseguire correttamente l'offset del punto.
Quando si prende il punto, PowerInspect identifica la posizione più vicina sul modello e la utilizza per ripristinare la posizione della nominale. La nominale aggiornata è quindi usata per calcolare al deviazione del punto misurato.
Utilizzo della finestra di dialogo Punti guidati
Usare la finestra di dialogo Punti guidati per accettare ogni punto dopo il rilevamento. Fare clic su:
Fare clic su questo pulsante per spostare il punto guidato in precedenza nel gruppo e per visualizzarne i dettagli sulla sinistra della finestra di dialogo. PowerInspect attende il rilevamento del punto.
per passare al punto guidato successivo nel gruppo. PowerInspect attende il rilevamento del punto.
per salvare i punti rilevati e chiudere la finestra di dialogo.
per chiudere la finestra di dialogo e creare il gruppo senza salvare i punti rilevati.
per visualizzare il punto da rilevare in una vista perpendicolare alla normale del punto.
per modificare i parametri di rilevamento.
per posizionare la sonda in corrispondenza del punto di destinazione. Il pulsante è disponibile solo per le connessioni CNC.
Il lato sinistro della finestra di dialogo mostra la posizione del punto guidato; il lato destro della finestra di dialogo consente di visualizzare la differenza tra la posizione del punto guidato e del punto rilevato. Deviazione dL (lunghezza) è la distanza tra il punto rilevato e il punto guidato; il colore del valore indica se il punto rilevato è entro la tolleranza, (verde), sotto la tolleranza (azzurro) o sopra la tolleranza (giallo).
La barra di avanzamento in fondo alla finestra Punti guidati mostra il grado di vicinanza della sonda al punto. Quando la barra viene visualizzata in verde, la sonda è entro la tolleranza.
