Come includere ed escludere livelli CAD e oggetti di un'ispezione

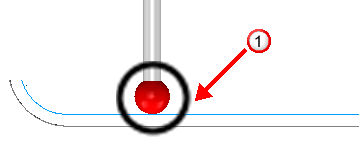

Nell'esempio seguente, laddove due superfici sono entro il raggio di ricerca della sonda , non è possibile misurare la superficie inferiore, in quanto i punti sono sempre proiettati sulla superficie più vicina alla sonda. Tuttavia, quando si esclude la superficie superiore dall'ispezione, PowerInspect calcola le misurazioni per la superficie inferiore.

Per escludere livelli CAD e oggetti da un'ispezione, fare clic sulla scheda Misura > pannello Opzioni > Livelli attivi.

Per specificare quali livelli CAD e oggetti vengono utilizzati in un'ispezione:

  1. Utilizzare il Gestore livelli per assegnare gli oggetti CAD che si desidera escludere a un livello.

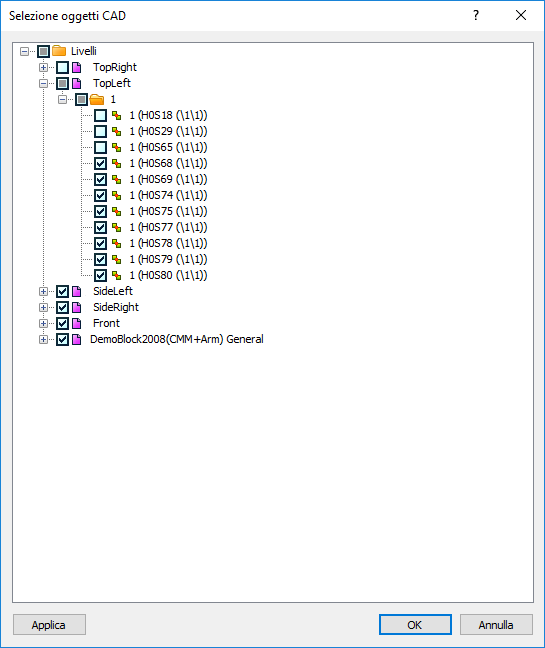

  2. Fare clic sulla scheda Misura > pannello Opzioni > Livelli attivi. Viene visualizzata la finestra di dialogo Selezione oggetti CAD, ad esempio:

  3. Fare clic su per espandere le cartelle e visualizzare il livello CAD e le voci dell'oggetto.
  4. Selezionare o deselezionare la casella di controllo accanto a una voce per specificare se è disponibile per l'ispezione:

    indica che la voce è inclusa nell'ispezione.

    indica che la voce è esclusa dall'ispezione.

    indica un livello padre od oggetto che contiene un mix di voci incluse ed escluse.

    In questo esempio, è possibile ispezionare solo le facce da 1 a 5 e le facce da 1 a 18 nel livello_1:

  5. Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo. Quando si ispeziona la parte, PowerInspect ignora i livelli CAD e gli oggetti che non sono selezionati per l'ispezione. I livelli disponibili per il rilevamento sono noti come il contesto CAD.

I livelli CAD visualizzati nella vista CAD e i livelli disponibili per l'ispezione sono controllati separatamente. Ciò consente di visualizzare una superficie nella vista CAD, ignorandola al contempo per la misurazione. Per specificare quali livelli CAD:
