I punti singoli al volo sono uguali ai punti singoli guidati, tranne per il fatto che non occorre inserire un valore nominale per guidare la sonda. È possibile misurare punti singoli come elementi geometrici in qualsiasi area della parte.
Per rilevare punti singoli al volo:
- Aprire un gruppo geometrico nella Lista delle misure.
- Fare clic sulla scheda Geometria > pannello Punti > Rilevato > Punto singolo al volo. Viene visualizzata la finestra di dialogo Geometria al volo e la vista CAD viene visualizzata a schermo intero, per consentire agli utenti di prendere punti in qualsiasi area della parte.
- Selezionare un'opzione nell'elenco per specificare la compensazione desiderata. Selezionare:
- Nessuna compensazione per ripristina il centro dello stilo quale posizione della sonda.
- Compensazione automatica per compensare per il raggio della sonda lungo la direzione di rilevamento.
- Utilizza compensazione per compensare per il raggio della sonda lungo un asse. Selezionare l'asse nell'elenco visualizzato quando si seleziona questa opzione.
La casella Diametro sonda visualizza il diametro della sonda.
- Selezionare il Riferimento relativamente al quale si desidera indicare le coordinate.
Questo riferimento viene utilizzato anche per compensare il raggio della sonda lungo l'asse fornito.
- Rilevare il punto. PowerInspect visualizza le coordinate del punto sulla destra della finestra.

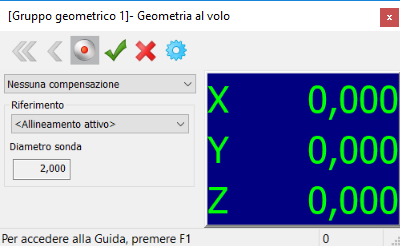

- Utilizzare la finestra di dialogo Geometria al volo per specificare la modalità di trattamento del punto: Fare clic su:
per eliminare tutti i punti rilevati.
per eliminare l'ultimo punto rilevato.
per salvare tutti i punti rilevati sul gruppo. Se il pulsante è deselezionato, i punti non vengono salvati; questo permette di rilevare punti solo per riferimento.
per salvare i punti rilevati e chiudere la finestra di dialogo Geometria al volo. È possibile visualizzare i dettagli del punto nella scheda Informazioni.
per chiudere la finestra di dialogo senza salvare nessuno dei punti rilevati.
per visualizzare la scheda Punto di ispezione nella finestra di dialogo Parametri di misura.
