Quando si usa un piano come primo elemento in un allineamento RPS, il suo orientamento blocca due assi di rotazione. È anche possibile utilizzare la normale al piano per bloccare l'asse di traslazione.
Per creare un allineamento RPS utilizzando un piano:
- Fare clic sulla schedaHome > pannello Crea > Allineamento > Allineamento RPS per visualizzare la finestra di dialogo Definizione allineamento RPS.
- Inserire un nome per l'allineamento.
- Selezionare il piano nell'elenco a discesa sulla sinistra, o fare clic su

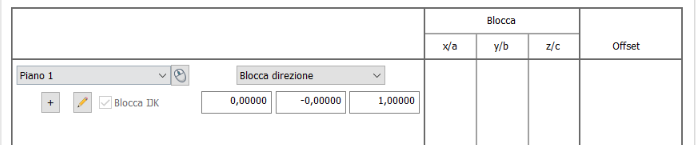

e selezionare la feature nella vista CAD. Ad esempio:
Questa operazione blocca i due assi di rotazione determinati dall'orientamento del piano.
- selezionare un'opzione nell'elenco a discesa sulla destra. Selezionare:
- Blocca posizione per fissare l'orientamento del piano e bloccare il piano in posizione lungo la sua normale.
- Blocca direzione per fissare l'orientamento del piano. Questa operazione blocca due assi di rotazione, ma lascia la posizione libera di spostarsi lungo l'asse normale al piano.
- Aggiungere gli elementi vincolanti restanti all'allineamento.
- Una volta selezionati tutti gli elementi per l'allineamento, fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo.
