L'allineamento RPS consente di allineare una parte al modello CAD utilizzando un set di feature al fine di limitare gli assi di rotazione e traslazione della parte. Questo allineamento consente di:
- Bloccare una parte in sei assi e creare un allineamento perfettamente vincolato.
- Vincolare rotazioni allineandole agli assi di una feature, come un piano o un intero cerchio.
- Creare allineamenti misti che combinano feature geometriche e punti di superficie guidati.
Per creare un allineamento RPS:
- Selezionare il livello di definizione nella sequenza di ispezione.
- Fare clic sulla scheda Home > pannello Crea > freccia Allineamento > Allineamento RPS. Viene visualizzata la finestra di dialogo Definizione Allineamento RPS.
Se è presente un disegno con valori nominali in un sistema di coordinate trasformate, ma nessun modello CAD, sarà possibile creare un allineamento facendo clic su Modifica riferimento nella scheda Parametri e applicando una trasformazione ai valori.
- Inserire un Nome per l'allineamento.
- In base alle impostazioni di default, le nominali delle feature dell'allineamento sono indicate relativamente al PCS (Riferimento CAD). Per visualizzare o modificare le nominali relativamente a un altro riferimento, fare clic su Modifica riferimento nella scheda Parametri e specificare la traslazione e la rotazione del riferimento utilizzando la finestra di dialogo Matrice di trasformazione.
- Nella scheda Vincoli, selezionare una feature nell'elenco a discesa, oppure fare clic su

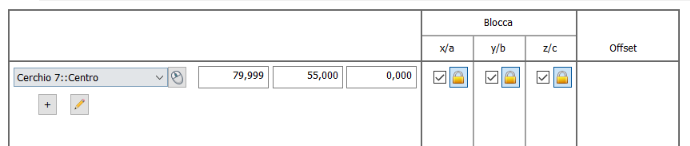

e selezionare la feature nella vista CAD. Se si seleziona: - Un punto, selezionare una o più caselle di controllo nella colonna Blocca per specificare quali assi sono vincolati dalla feature. Ad esempio:
Se si vincola eccessivamente un asse, PowerInspect creerà un Best-fit di tutte le feature. Fare clic su
accanto alla casella di controllo per escludere l'asse dal calcolo Best-fit. Il pulsante passa a
. - Una linea, asse o vettore, selezionare un'opzione nell'elenco a discesa sulla destra. Selezionare:
Blocca posizione per usare la feature per vincolare gli assi di posizione e traslazione.

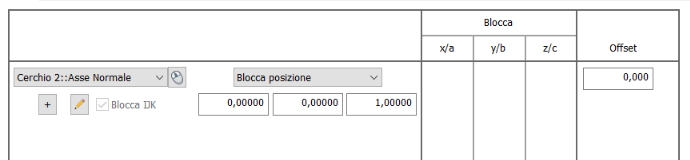

Blocca direzione per vincolare solo gli assi di rotazione. Ad esempio:
- Un punto, selezionare una o più caselle di controllo nella colonna Blocca per specificare quali assi sono vincolati dalla feature. Ad esempio:
- Per modificare le nominali dell'elemento selezionato, fare clic su
e inserire nuovi valori nella finestra di dialogo dell'elemento. - Per posizionare l'elemento ai fini di questo allineamento, inserire la distanza secondo cui si desidera eseguire l'offset dell'elemento lungo la normale nella casella Offset. L'offset è applicato all'elemento e l'eventuale valore di offset/spessore è specificato nella finestra di dialogo dell'elemento.
È possibile inserire un offset solo quando l'elemento selezionato lo consente. Ad esempio, è possibile inserire un offset per un cerchio rilevato, ma non per un piano rilevato.
- Fare clic su

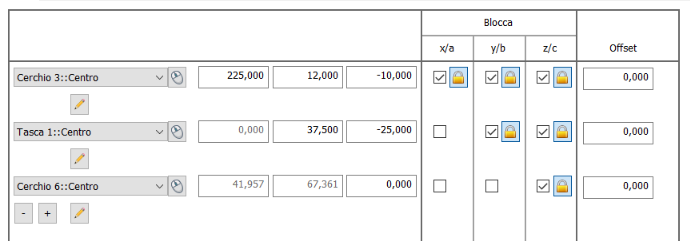

per definire la feature successiva. - Ripetere i passi da 5 a 8 per specificare le altre feature con cui si desidera creare l'allineamento. Ad esempio:
Gli assi possono essere bloccati in qualsiasi disposizione; è possibile definire vincoli fino a 100 voci. Se l'allineamento è vincolato in modo eccessivo, PowerInspect creerà il Best-fit degli elementi specificati, al fine di includere l'ottimizzazione e segnalerà le loro deviazioni standard nella finestra di dialogo di allineamento e nella scheda Report.
- Se la sequenza di ispezione contiene feature costruite che utilizzano misurazioni prese con diversi dispositivi di misurazione o da posizioni di dispositivo differenti, selezionare la casella di controllo Usa dati trasformati. Questo consente di convertire le coordinate del dispositivo in coordinate CAD in modo che tutti i calcoli utilizzino un sistema di riferimento comune.
La casella di controllo non ha alcun effetto quando tutte le coordinate nell'ispezione sono raccolte con un dispositivo di misurazione in una posizione o quando la sequenza di ispezione non contiene feature costruite.
- Per applicare un offset all'allineamento, fare clic su Modifica offset nella scheda Parametri, e inserire l'offset nella finestra di dialogo Matrice di trasformazione.
- Se uno o più feature utilizzate nell'allineamento vengono misurate utilizzando una nuvola di punti, selezionare l'allineamento da utilizzare per calcolare i valori misurati della nuvola di punti nell'elenco Allineamento di riferimento.
- Per includere i dettagli dell'allineamento nel report, selezionare la casella di controllo Emetti nel report.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo.
