Per visualizzare i punti misurati di gruppi di ispezioni di superfici nella vista CAD, selezionare la scheda Vista > pannello Opzioni vista > pulsante Punti.
PowerInspect confronta i risultati della misurazione con i dati CAD e utilizza i colori per indicare la deviazione dai dati CAD:
- I punti verdi sono all'interno della tolleranza.
- I punti rossi sono sopra la fascia di tolleranza.
- I punti blu sono sotto la fascia di tolleranza.
Per scegliere il tipo di visualizzazione, fare clic sulla freccia e selezionare:
- Spilli per visualizzare i punti come spilli colorati sul modello CAD. Ad esempio:

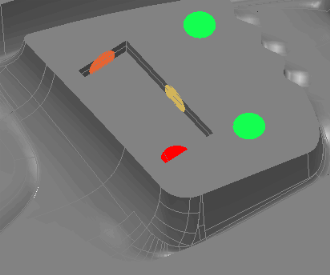

- Coriandoli per visualizzare i punti del gruppo di ispezioni come macchie colorate nella vista CAD. Ad esempio:
Per nascondere i punti di ispezione, deselezionare il pulsante.
