Utilizzare i punti di bordo arrotondato per misurare un bordo arrotondato su una parte.
Nota: I gruppo di Bordi al volo sono disponibili solo durante la creazione di ispezioni per macchine manuali e CNC.
Per misurare un bordo arrotondato:
- Creare un gruppo di bordi al volo, e aprire la finestra di dialogo Gruppo di ispezioni.
- Inserire un nome e il sistema di coordinate per il gruppo.

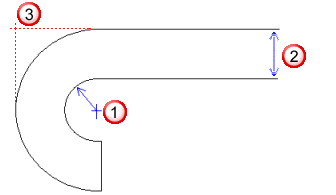

- Selezionare Bordo arrotondato e inserire il raggio del bordo
.
Se si specifica un raggio di 0 per il bordo arrotondato, PowerInspect salverà il gruppo come gruppo di ispezioni di punti di bordo.
- Inserire lo spessore della superficie
nella casella Bordo dell'area Offset di default. Se è necessario rilevare la superficie dalla cima, inserire l'offset come valore positivo. Se è necessario rilevare la superficie dal fondo, inserire l'offset come valore negativo. La posizione nominale del bordo arrotondato
è calcolata come la somma dei valori del raggio e del bordo. - Completare le impostazioni sul gruppo di ispezioni e fare clic su OK per salvare le modifiche. La vista CAD viene visualizzata in modalità a schermo intero e viene visualizzata la finestra di dialogo Punti di bordo arrotondato al volo.
- Rilevare un punto sulla superficie della parte più vicina al bordo da ispezionare. Le coordinate del punto sono visualizzate sulla sinistra della finestra di dialogo Punti di bordo arrotondato al volo.
- Rilevare un secondo punto contro il bordo. Viene visualizzata una barra in fondo alla finestra di dialogo Punti di bordo arrotondato al volo, a indicare la prossimità della sonda rispetto alla posizione del bordo stabilita dal primo punto. Il colore del valore dL indica se il punto è entro la tolleranza (verde), sotto la tolleranza (blu), o sopra la tolleranza (giallo).
- Fare clic su
per salvare le misurazioni del punto di bordo e rilevare il punto di bordo successivo. - Ripetere i punti da 6 a 8 per misurare altri punti di bordo.
- Una volta terminato il rilevamento, fare clic su
per salvare i punti e chiudere la finestra di dialogo.
