Usare la pagina Finitura proiezione linea per proiettare un pattern cilindrico sul modello. Il centro di questo cilindro è il focus del pattern ed è definito dai dispositivi di scorrimento Azimuth ed Elevazione. La gamma del pattern viene descritta in termini di limiti di altezza e angolare.
Questo rende possibile la proiezione a/da una linea non verticale (solitamente orizzontale). Si immagini di lavorare un mezzo cilindro che giace su un piano. Proiettare verso l'interno per un cilindro maschio, verso l'esterno per uno femmina. Un angolo di Elevazione di 90
rende la linea di proiezione orizzontale e produce segmenti del percorso utensile sulla lunghezza del cilindro.
- Stile — Selezionare uno stile per definire la forma del pattern.
- Lineare — Produce un pattern lineare.

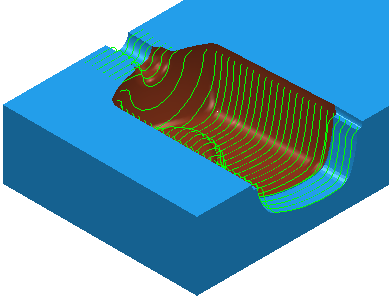

- Circolare — Produce un pattern circolare.
- Spirale — Questa tecnica genera un pattern a spirale. Selezionando questa opzione, le opzioni disponibili sulla pagina Pattern cambiano.
- Lineare — Produce un pattern lineare.
- Posizione — Inserire le coordinate X, Y per determinare l'inizio della linea.
— Fare clic per visualizzare la finestra di dialogo Posizione. Usare la finestra di dialogo per inserire manualmente le coordinate e individuare elementi nella finestra di dialogo.
- Azimuth — Inserire l'angolo della linea nel piano XY. La rotazione è misurata in senso anti-orario rispetto all'asse Z con 0 all'asse X.
- 0 è lungo l'asse X

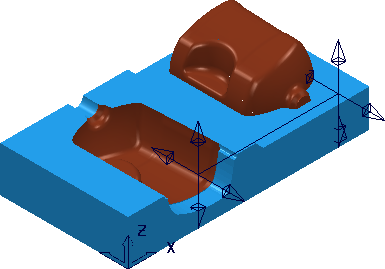

Nota: Selezionare Disegna per visualizzare le linee di costruzione. - 90 è lungo l'asse Y
Nota: Questo è l'orientamento richiesto per questo modello. - 180 è lungo l'asse -X.
- 0
- Elevazione — Inserire l'angolo della linea relativa alla verticale (Z).
- 0 è verticale (lungo l'asse Z).

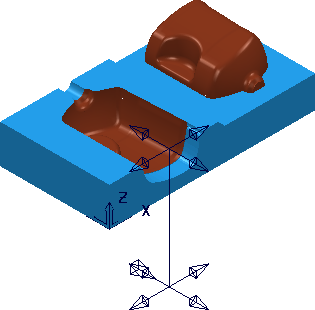

Nota: Selezionare Disegna per visualizzare le linee di costruzione.
- 90 è orizzontale (sul piano XY).
Nota: Questo è l'orientamento richiesto per questo modello.
Nota: Selezionare Disegna per visualizzare le linee di costruzione. - 0
- Direzione —Selezionare la direzione per determinare quali aree sono lavorate.

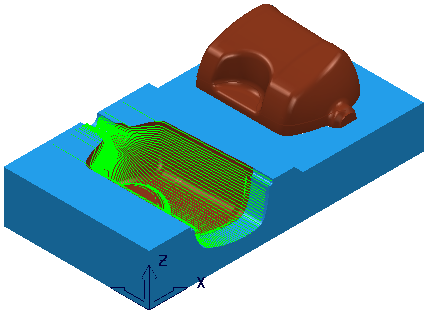

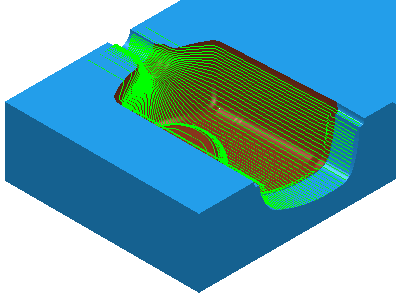

- Verso l'interno — Se selezionato, lavora i nuclei. Produce percorsi utensile sulle superfici esterne (visibili). In genere l'asse è all'interno della parte.

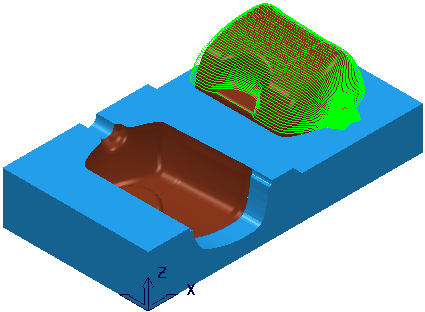

- Verso l'esterno: quando selezionato, esegue la lavorazione di raccordi, fori o matrici interne. In genere l'asse è all'esterno della parte.
- Verso l'interno — Se selezionato, lavora i nuclei. Produce percorsi utensile sulle superfici esterne (visibili). In genere l'asse è all'interno della parte.
- Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.
- Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte.
Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente, che consente di specificare il sovrametallo delle diverse superfici.
- Passo laterale — Inserire la distanza tra passate di lavorazione consecutive.
Nota: Questa opzione è disponibile solo con uno Stile Circolare o Spirale.
- Passo angolare —Inserire l'angolo tra passate consecutive.
Nota: Questa opzione è disponibile solo con uno Stile Lineare.
- Anteprima — Fare clic per creare un veloce percorso utensile di anteprima sulla forma di proiezione.
- Disegna — Selezionare per visualizzare il pattern di anteprima.
