Multi trasforma è un metodo più semplice di eseguire più Movimenti o Rotazioni quando si selezionano curve.
Per visualizzare la finestra di dialogo Multi trasforma, fare clic su:
- Scheda Modifica curva > gruppo Modifica > Trasformazioni > Multi trasforma.
- Scheda Trasforma percorso > gruppo Trasforma > Multi trasforma.
- Scheda Trasforma pattern > gruppo Trasforma > Multi trasforma.
- Scheda Trasformazione boundary > gruppo Trasforma > Multi trasforma.
- Scheda Trasformazione Piano di lavoro > gruppo Trasforma > Multiplo.
- Modifica > Trasforma sul menu contestuale del singolo percorso utensile, boundary, pattern o piano di lavoro.
L'orientamento della trasformazione è determinato dal piano di lavoro principale
,
o
, impostato nella barra degli strumenti Informazioni.
La scheda Rettangolare contiene le seguenti opzioni:
Numero di righe —Inserire un valore o usare

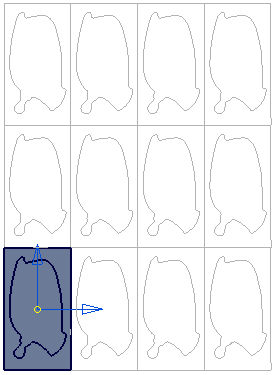

per specificare il numero di colonne.Questa trasformazione della curva presenta 3 righe e 4 colonne:
Distanza tra righe — Inserire la distanza tra una distanza e la successiva.
Ruota asse — Fare clic per ruotare la trasformazione di 90 in direzione oraria nel piano di lavoro principale.
Converte questo:
in:
Origine del piano di lavoro — Quando è selezionata questa opzione, l'origine è il piano di lavoro attivo. Se non esiste alcun piano di lavoro attivo usare il sistema di coordinate globali come origine.
Origine al centro dell'ingombro — Quando è selezionata questa opzione, l'origine è al centro del box di delimitazione che contiene tutte le entità.
Sposta origine — Quando questa opzione è selezionata, è possibile spostare graficamente l'origine trascinando o inserendo le coordinate utilizzando
,
o
e
nella barra di Stato.
Distanza tra colonne — Inserire la distanza tra una distanza e la successiva.
Numero di colonne — Inserire un valore o usare per specificare il numero di colonne.Questa trasformazione della curva presenta 3 righe e 4 colonne:
- Box cavità — Quando questa opzione è selezionata, pone le curve duplicate intorno al perimetro della trasformazione e elimina quelle centrali.
Converte questo:
in:
Per informazioni sulla scheda Circolare, vedere Multi trasforma - Circolare.
Per maggiori informazioni, vedere Esempio di trasformazione rettangolare; questo esempio mostra come creare più movimenti su un percorso utensile utilizzando un pattern rettangolare, ma il principio è lo stesso per le curve.
