Finitura radiale

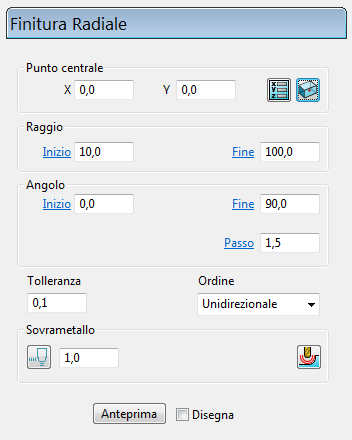

Usare la pagina Finitura radiale per creare un pattern radiale 2D all'interno di una boundary e poi proiettarlo sul modello. Questo pattern viene poi sottoposto a lavorazione.

• Punto centrale — Usare queste impostazioni per definire l'origine del pattern radiale. Poiché il pattern è al centro dell'origine del piano di lavoro attivo, potrebbe essere necessario muoverlo prima che sia proiettato sulla superficie di lavoro.
• — Fare clic per visualizzare la finestra di dialogo Posizione. Usare la finestra di dialogo per inserire manualmente le coordinate e individuare elementi nella finestra di dialogo.
• Ripristina al centro del blocco — Fare clic per centrare automaticamente il pattern radiale nel mezzo del blocco.
• Inizio raggio / Fine raggio — Inserire i valori per controllare le dimensioni del pattern e la direzione della prima passata.

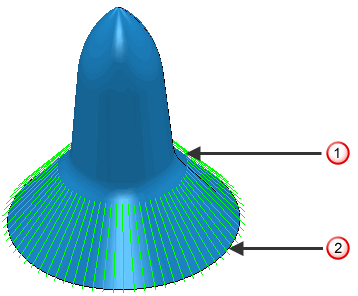

  Questo percorso utensile ha un Raggio iniziale di 10 e una Raggio finale di 100.

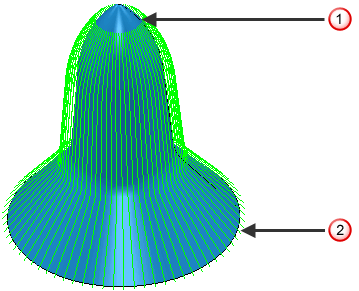

  Questo percorso utensile ha un Raggio iniziale di 27 e una Raggio finale di 100.



  — Raggio iniziale

  — Raggio finale

• Angolo iniziale / Angolo finale / Passo laterale —Inserire i valori per determinare su quale porzione di un cerchio intero l'immagine è generata e se l'utensile si muove in direzione oraria o antioraria.

  Questo percorso utensile ha un Angolo iniziale di 0 e un Angolo finale di 360



  .Questo percorso utensile ha un Angolo iniziale di 0 e un Angolo finale di 90.



  — Angolo iniziale

  — Angolo finale

  Gli angoli sono misurati in senso antiorario dall'asse X positivo quando si stanno usando utensili orientati Z e dall'asse Z positivo quando si stanno usando utensili orientati X.

  Quando l'angolo iniziale è maggiore dell'angolo finale, l'utensile si muove in senso orario.

  Quando l'angolo iniziale è inferiore dell'angolo finale, l'utensile si muove in senso antiorario.

  Se si vuole lavorare un'area in senso antiorario iniziano a 350 e finendo a 10, è necessario valutare quali valori inserire. Se si inserisce un Angolo iniziale di 350 e un Angolo finale di 10, allora PowerMill si muove in senso orario e lavora l'opposto di ciò che si voleva. Perciò si deve inserire un Angolo iniziale di 350 e un Angolo finale di 370 per ottenere il risultato desiderato.

• Passo laterale — Inserire la distanza tra passate di lavorazione consecutive. Questa è la distanza massima tra passate.



  — Passo laterale

Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.

• Ordine —Selezionare l'ordine in cui PowerMill lavora i segmenti.
  • Unidirezionale



  • Bidirezionale unito



Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo per separare la casella Sovrametallo in Sovrametallo radiale Sovrametallo assiale . Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.

Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.



Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.

Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.
