Utilizzare la finestra di dialogo Lunghezze giunzioni per definire i parametri della lunghezza di ripresa per un tipo di armatura.
Per accedere alla finestra di dialogo Lunghezze giunzioni, fare clic sul pulsante Modifica di Lunghezze giunzioni nelle proprietà del tipo di armatura. I diagrammi di tali parametri sono disponibili nelle immagini sotto la tabella riportata di seguito.
| Nome | Descrizione |
|---|---|
| Nome tipo di giunzione | Si tratta di un elenco autocompilato di tipi di giunzioni dell'armatura disponibili nel progetto, per questo tipo di armatura. |
| Moltiplicatore sovrapposizione | Visualizza il valore di sola lettura del moltiplicatore della lunghezza di ripresa definito nel tipo di giunzione. |
| Calcolo automatico sovrapposizione | Deselezionare questa casella di controllo per non eseguire il calcolo automatico della lunghezza di ripresa. In Calcolo automatico viene utilizzato il parametro Diametro barra. |
| Lunghezza di ripresa | Visualizza la lunghezza di ripresa per il tipo di giunzione e il tipo di armatura. Se la casella di controllo Calcolo automatico sovrapposizione è deselezionata, è possibile modificare direttamente questo valore. |
| Moltiplicatore sfalsamento | Visualizza il valore di sola lettura del moltiplicatore di sfalsamento definito nel tipo di giunzione. |
| Calcolo automatico sfalsamento | Deselezionare questa casella di controllo per non eseguire il calcolo automatico della lunghezza di sfalsamento. In Calcolo automatico viene utilizzato il parametro Lunghezza di ripresa. |
| Lunghezza sfalsamento | Visualizza la lunghezza di sfalsamento per il tipo di giunzione e il tipo di armatura specificati. Se la casella di controllo Calcolo automatico sfalsamento è deselezionata, è possibile modificare direttamente questo valore. |

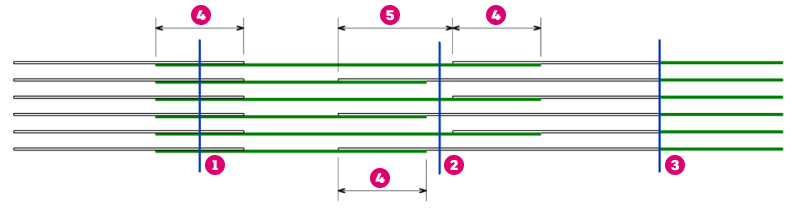

Nell'immagine seguente sono illustrati i parametri che definiscono una giunzione dell'armatura. La chiave per ogni tipo di giunzione e quota è la seguente:
Armatura di ripresa
Armatura di ripresa sfalsata
Giunzione da estremità a estremità
Lunghezza di ripresa
Lunghezza sfalsamento
Nota: Per definire una giunzione da estremità a estremità, è possibile impostare la proprietà del tipo Barre di spostamento su Nessuno e impostare l'offset su 0. Per sfalsare anche le barre unite da estremità a estremità, è possibile aprire la finestra di dialogo Lunghezze giunzioni per il tipo di armatura e modificare la lunghezza di sfalsamento per quel tipo di giunzione.
