Definizione e modifica di giunzioni dell'armatura

Sono fornite informazioni su definire e modificare una giunzione dell'armatura in una vista.

Nel Browser di progetto, selezionare Famiglie Armatura strutturale Giunzione armatura.

1. Fare clic con il pulsante destro del mouse su una giunzione dell'armatura e selezionare Duplica.
2. Fare doppio clic sulla nuova copia.
3. Indicare se le barre unite vengono spostate e definire il moltiplicatore della lunghezza di sfalsamento e il moltiplicatore della lunghezza di ripresa.
4. Fare clic con il pulsante destro del mouse sul nuovo tipo di giunzione e selezionare Rinomina. Immettere un nome per il tipo di giunzione.
5. Fare clic su OK.
6. Utilizzare il comando Giunzione e creare nuove giunzioni oppure Modifica giunzioni per modificare il tipo di giunzioni esistenti dell'armatura.

Modifica giunzioni

Mostrare tutte le giunzioni dell'armatura modificabili nella vista. È possibile selezionare, spostare, modificare il tipo e le proprietà delle giunzioni, nonché eliminare o rimuovere giunzioni nella vista.

Per modificare le giunzioni:

1. Selezionare uno o più gruppi di armature.
2. Fare clic su Modifica | Armatura strutturale gruppo Giunzione (Unisci armatura).
3. Fare clic su Modifica | Unisci armatura gruppo Giunzione (Modifica giunzioni) o fare clic su (Modifica) nel gruppo Seleziona.
4. Vengono visualizzate tutte le giunzioni nella vista.
   Nota:

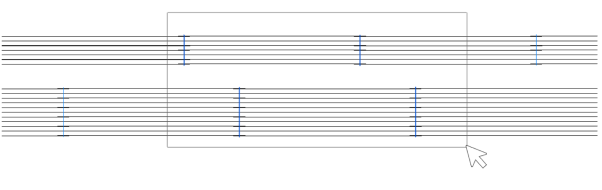

   • È possibile modificare il tipo di giunzione per più giunzioni contemporaneamente.
   • È possibile selezionare le giunzioni esistenti, spostare, ruotare o utilizzare lo strumento Allinea per allinearle ad altri riferimenti. Vedere Allineamento di elementi.

Per eliminare una giunzione:

1. Selezionare la giunzione e fare clic su Elimina.
2. I gruppi connessi in precedenza sono unificati.

Per rimuovere una giunzione e mantenere in posizione i gruppi connessi in precedenza:

1. Selezionare la giunzione.
2. Fare clic su Modifica | Unisci armatura gruppo Giunzione (Rimuovi giunzione).
3. La giunzione viene rimossa, ma i gruppi connessi in precedenza vengono mantenuti e i relativi vincoli vengono reimpostati.

Per modificare l'aspetto della linea di giunzione:

1. Aprire la finestra di dialogo Visibilità/Grafica.
2. Fare clic sul pulsante Stili degli oggetti... in basso a sinistra.
3. Nella finestra di dialogo Stili degli oggetti scheda Oggetti modello categoria Armatura strutturale, modificare le proprietà di Linee di posizione giunzione.

   O

4. Nella finestra di dialogo Visibilità/Grafica, sostituire lo stile di linea per una determinata vista.

Vedere Informazioni sulla finestra di dialogo Visibilità/Grafica e Stili degli oggetti.
