Creazione di una superficie inclinata tramite una singola linea di disegno

In modalità di disegno, è possibile creare una superficie inclinata modificando le proprietà di una singola linea di disegno.

È possibile utilizzare questo metodo per creare una superficie inclinata nei seguenti tipi di elementi:

Per creare un tetto inclinato, vedere Inclinazione del tetto.

Per creare una superficie inclinata

  1. Se la modalità di disegno non è già stata attivata, selezionare l'elemento in una vista di pianta e fare clic su (Modifica contorno/perimetro/disegno).

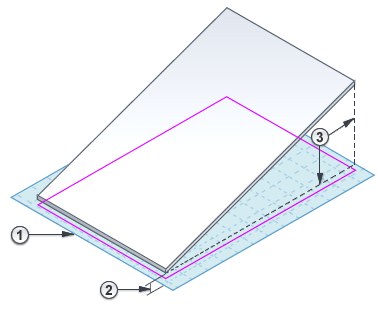

  2. Selezionare una linea di contorno, quindi effettuare le seguenti operazioni nella tavolozza Proprietà:
    1. Selezionare Definisce altezza costante.
    2. Selezionare Definisce l'inclinazione.
    3. Immettere un valore per Inclinazione .
    4. (Facoltativo) Immettere un valore per i parametri Livello e Offset dalla base .
  3. Sulla barra multifunzione, fare clic su (Termina modalità di modifica).
