Divisione di elementi

Taglia un elemento (ad esempio un muro o una tubazione) in corrispondenza di un punto selezionato o rimuove un segmento compreso tra due punti.

Divisione di elementi lineari

  1. Fare clic su scheda Modificagruppo Modifica (Dividi elemento).
  2. Se necessario, selezionare Elimina segmento interno sulla barra delle opzioni. Quando si seleziona questa opzione, Revit LT rimuove il segmento del muro o la linea tra i punti selezionati.
  3. Se necessario, selezionare Elimina segmento interno sulla barra delle opzioni. Quando si seleziona questa opzione, Revit LT rimuove il segmento del muro o la linea tra i punti selezionati.
  4. Fare clic sul punto in cui si desidera dividere l'elemento. Se è stata selezionata l’opzione Elimina segmento interno, fare clic su un altro punto per rimuovere un segmento.

Quando si divide un muro, le parti risultanti costituiscono muri utilizzabili in modo indipendente. Quando si divide un elemento MEP, ad esempio una tubazione, i singoli segmenti non sono più collegati.

Quando si divide una tubazione, viene aggiunto un raccordo in base alle impostazioni definite nelle preferenze di instradamento. In Revit viene utilizzato il contenuto del campo Unione. Se il campo Unione non è definito, viene utilizzato il contenuto del campo Flangia. Se sono definiti sia il campo Unione sia il campo Flangia, viene utilizzato il contenuto del campo Flangia. Quando si divide un condotto, viene utilizzato il contenuto del campo Unione. Quando si divide una passerella o un tubo protettivo, Revit utilizza il contenuto del campo Unione nelle proprietà del tipo.

Dividi solido topografico

È possibile dividere un solido topografico in due elementi distinti e quindi modificarli in modo indipendente.

Dopo la divisione dell'elemento, modificare il tipo di solido topografico per raffigurare strade, laghi, piazze o colline,

nonché eliminare parti intere del solido topografico. Ad esempio, è possibile utilizzare lo strumento Dividi per rimuovere le parti non necessarie di un solido topografico generato da un file importato, quando il file importato riempie le aree non incluse nel rilievo con artefatti indesiderati.

Per dividere un solido topografico

  1. Aprire una vista di pianta o 3D in cui il solido topografico è visibile.
  2. Fare clic su scheda Modificagruppo Modifica (Dividi elemento).
  3. Nell'area di disegno, selezionare un bordo del solido topografico da dividere.

    In Revit LT si attiva la modalità di disegno.

  4. Fare clic su scheda Modifica | Modifica profilogruppo Disegna (Seleziona linee) o utilizzare altri strumenti di disegno per dividere il solido topografico.
  5. Disegnare perimetri chiusi o aperti. Entrambe le estremità di un circuito aperto devono intersecare il contorno dell'elemento.
    Esempi

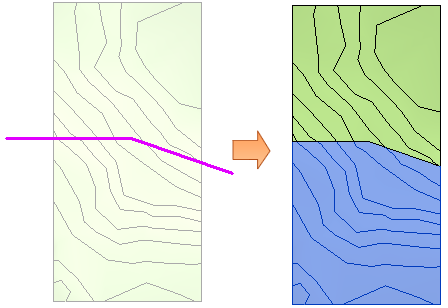

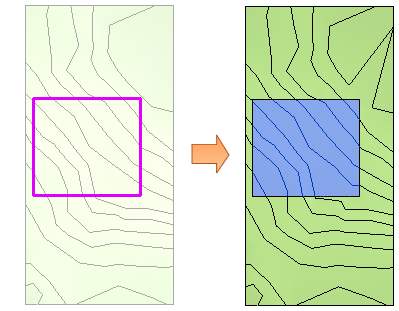

    Linea chiusa Circuito aperto
  6. Fare clic su (Termina modalità di modifica).
  7. Nota: Se si divide un solido topografico con una suddivisione ma la divisione non interseca la suddivisione, si riceverà una notifica relativa all'eliminazione dell'elemento di suddivisione in quanto non è possibile crearlo. In genere, fare clic su Elimina istanze per continuare con l'azione di divisione.
