勾配屋根を作成するには

選択した屋根ツールでプロパティが指定されている勾配屋根を追加するには、次の手順を実行します。 単一勾配または二重勾配の屋根オブジェクトを作成できます。

注: 屋根面にさらに勾配を追加するには、屋根オブジェクトを右クリックして、[エッジ/面を編集]をクリックします。

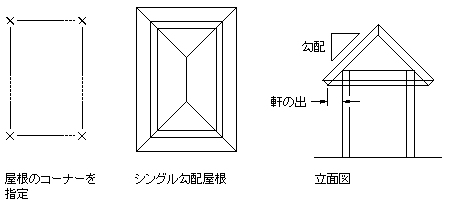

単一勾配屋根を作成

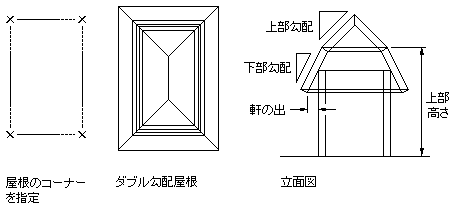

二重勾配屋根を作成

1. 使用する屋根ツールを含むツール パレットを開き、ツールを選択します。

   または、次のように操作することもできます。 [ホーム]タブ[作図]パネル[屋根スラブ]ドロップダウン[屋根]をクリックします. 検索

2. プロパティ パレットの[形状]で、[単一勾配]または[二重勾配]を選択します。
3. 作図領域で、屋根の各コーナーの点を指定します。
4. 点の指定が終了したら、[Enter]を押します。
