断面ビューを作成するには

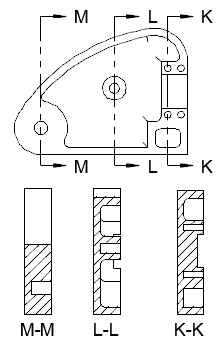

モデル ドキュメント断面ビューを作成するには、断面化されるオブジェクトの長さ全体を切断します。

1. [レイアウト]タブを選択してペーパー空間に切り替えます。
   注: [レイアウト]リボン タブは、レイアウトがアクティブなときに自動的に表示されます。
2. [レイアウト]タブ[ビューを作成]パネル[断面]ドロップダウン[完全]l をクリックします。
3. 親ビューとして使用するビューをクリックします。開始方向の矢印がカーソル位置に表示されます。
4. 作図領域内をクリックして、断面線の始点を指定します。終了方向の矢印がカーソル位置に表示されます。
5. 作図領域内をクリックして、断面線の終点を指定します。断面ビューのプレビューがカーソル位置に表示されます。
6. プレビューを希望の位置に移動し、クリックしてビューを配置します。
   ヒント: プレビューは、断面線に対して垂直方向に移動するように拘束されます。拘束を解除するには、[Shift]を押します。拘束を復元するには、もう一度[Shift]を押します。
7. [断面ビューを作成]タブ[方式]パネル[深さ]ドロップダウン[切断] 検索 をクリックします。
   注: 切断面を超えるジオメトリを含める場合は、[距離]を選択し、詳細を含める深さを指定します。
8. [断面ビューを作成]タブ[作成]パネル[OK]をクリックします。
