LOFT[ロフト] (コマンド)

複数の断面間の空間に 3D ソリッドまたは 3D サーフェスを作成します。

アクセス方法

ツール セット: [モデリング]タブ > [ソリッド]パネル > [モデリング]ドロップダウン > [ロフト]

メニュー: [作成] > [3D モデリング] > [ロフト]

概要

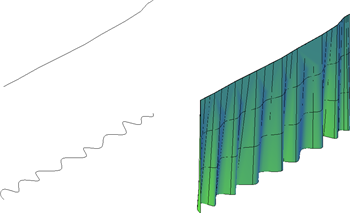

一連の断面を指定することで、3D ソリッドまたは 3D サーフェスを作成します。作成されるソリッドまたはサーフェスの形状は、断面によって定義されます。少なくとも 2 つの断面を指定する必要があります。

ロフトの外形線は開くことも閉じることもでき、平面でも非平面でもよく、エッジ サブオブジェクトでもかまいません。サーフェスとソリッドのどちらを作成するかは、モード オプションで選択します。

サーフェスを作成する場合、NURBS サーフェスを作成するかプロシージャ サーフェスを作成するかをコントロールするには、システム変数 SURFACEMODELINGMODE を使用します。プロシージャ サーフェスが自動調整になるかどうかをコントロールするには、システム変数 SURFACEASSOCIATIVITY を使用します。

LOFT には、次のオブジェクトとサブオブジェクトを使用できます。

断面として使用できるオブジェクト

ロフト パスとして使用できるオブジェクト

ガイドどして使用できるオブジェクト

2D ポリライン

スプライン

2D スプライン

2D 塗り潰し

2D スプライン

らせん

3D スプライン

円弧

円弧

円弧

2D ポリライン

注:

2D ポリラインが 1 つのセグメントのみから構成されている場合は、そのポリラインをガイドとして使用することができます。

エッジ サブオブジェクト エッジ サブオブジェクト エッジ サブオブジェクト

楕円

楕円

3D ポリライン

楕円弧

楕円弧

楕円弧

らせん

2D ポリライン



線分

線分

線分

ソリッドの平面状または非平面状の面

平面状または非平面状のサーフェス

点(最初と最後の断面のみ)

3D ポリライン

リージョン

太線

断面、ガイド、パスが自動的に削除されるようにするには、システム変数 DELOBJ を使用します。サーフェス自動調整がオンの場合、DELOBJ は無視され、ロフトに使用したジオメトリは削除されません。

プロンプト

次のプロンプトが表示されます。

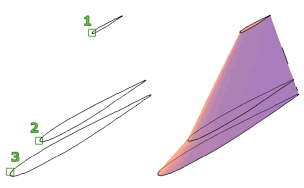

ロフトする順に断面を選択

サーフェスまたはソリッドが通過する順に、開いたまたは閉じた曲線を指定します。

[点(PO)]

[点(PO)]オプションを選択した場合は、閉じた曲線も選択する必要があります。

[複数のエッジを結合(J)]

複数の端点-端点曲線を 1 つの断面として結合します。

[モード(MO)]

ロフトしたオブジェクトがソリッドになるかサーフェスになるかをコントロールします。

オプション

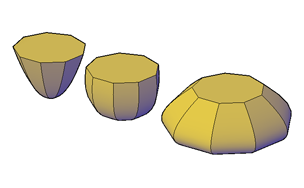

[連続性(CON)]

このオプションは、システム変数 LOFTNORMALS が 1 (スムーズ フィット)に設定されている場合にのみ表示されます。サーフェスが交差する場所の連続性が G0、G1、G2 のいずれかを指定します。

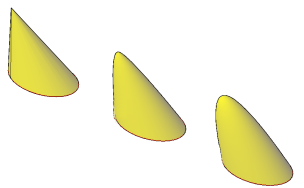

[ふくらみの大きさ(B)]

このオプションは、システム変数 LOFTNORMALS が 1 (スムーズ フィット)に設定されている場合にのみ表示されます。G1 または G2 連続のオブジェクトのふくらみの大きさの値を指定します。

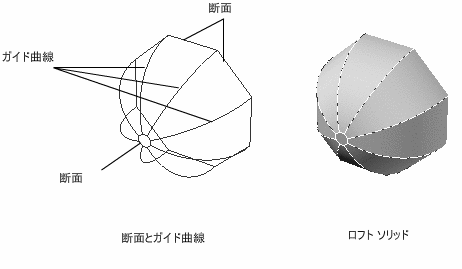

[ガイド(G)]

ロフトされたソリッドまたはサーフェスの形状をコントロールするガイド曲線を指定します。ガイド曲線を使用して点と対応する断面がどのようにマッチするかをコントロールできます。これにより、結果のソリッドまたはサーフェスにしわが寄るというような意図せぬ結果を防ぐことができます。

  • 各断面と交差している。
  • 最初の断面上から開始する。
  • 最後の断面上で終了する。

ロフト サーフェスまたはロフト ソリッド用に任意の数のガイド曲線を選択し、[Enter]を押します。

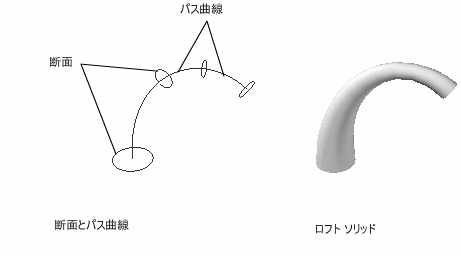

[パス(P)]

ロフトされたソリッドまたはサーフェスの単一パスを指定します。

パス曲線は、断面のすべての平面と交差する必要があります。

[断面のみ(C)]

ガイドラインまたはパスを使用せずにロフト オブジェクトを作成します。

[設定(S)]

[ロフトの設定]ダイアログ ボックスが表示されます。
