点光源は、その位置から全方向に光を放射します。
点光源

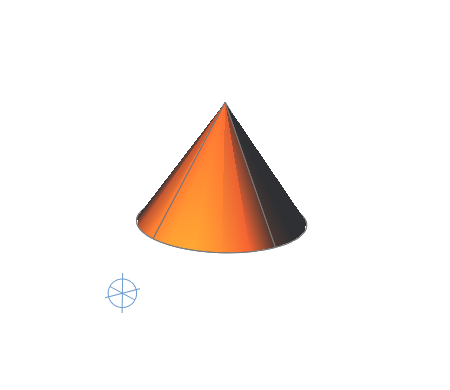

点光源は、その位置から全方向に光を放射します。点光源は、オブジェクトに向けて光を放射しませんが、点光源の周囲にあるすべてのものを照らします。一般的な照明効果を得るには、このような点光源を使用します。
指向性点光源と点光源の違いは、追加で使用できる目標プロパティです。指向性点光源は、特定のオブジェクトに向けることができます。指向性点光源は、点光源から作成することもできます。これを行うには、点光源の目標プロパティを 「いいえ」から 「はい」に変更します。
標準照明ワークフローでは、点光源は、その強度の減衰を距離に反比例させるか、距離の 2 乗に反比例させるか、または減衰しないかを手動で設定できます。既定では、減衰は[なし]に設定されています。
フォトメトリック照明ワークフローでの点光源
フリーの点光源には、フォトメトリック配光プロパティがあります。フォトメトリック点光源の減衰は、常に逆二乗方式(距離の 2 乗に反比例)に設定されます。
フォトメトリック照明を有効にするために、システム変数 LIGHTINGUNITS を 1(米国規格の照明単位)または 2(国際規格の照明単位)に設定すると、点光源で追加のプロパティを使用できるようになります。[プロパティ インスペクタ]パレットで、次のフォトメトリック プロパティを設定できます。
- [ランプの強度]: 光源固有の明るさを指定します。ランプの強度、光束、または照度を指定します。
- [派生強度]: 光源の最終的な明るさの値が表示されます(この値は[ランプの強度]と[強度係数]の積で、読み込み専用です)。
- [ランプの色]: 光源固有の色を、ケルビン温度または標準色で指定します。
- [派生色]: 光源の最終的な色の値が表示されます。派生色は、ランプの色とフィルタ色の組み合わせによって決まります(この値は[ランプの色]と[フィルタ色]の積で、読み込み専用です)。
注: 図面の照明単位がフォトメトリックの場合、減衰の種類プロパティは使用できません。フォトメトリック光源の減衰には、常に逆二乗方式が使用されます(距離の 2 乗に反比例します)。
