さまざまなビューでオブジェクトを編集しやすくするには、ビューごとに異なるユーザ座標系(UCS)を定義します。
複数のビューポートを使用すると、モデルを多角的な視点から見ることができます。たとえば、平面図、正面図、右側面図、アイソメ図を表示するビューポートを設定するとします。各ビューでオブジェクトを編集しやすくするために、ビューごとに異なる UCS 定義を作成できます。ビューポートを現在に設定するたびに、そのビューポートが最後に現在のビューポートだったときと同じ UCS を使用して作図を開始することができます。
各ビューポートの UCS は、システム変数 UCSVP によってコントロールされます。ビューポートでシステム変数 UCSVP を 1 に設定すると、前回使用した UCS がそのビューポートと一緒に保存され、そのビューポートを再び現在に設定すると、前回の UCS が呼び出されます。システム変数 UCSVP を 0(ゼロ)に設定すると、そのビューポートの UCS は常に現在のビューポートの UCS と同じになります。
たとえば、 平面図、正面図、アイソメ図という 3 つのビューポートを設定します。アイソメ ビューポートでシステム変数 UCSVP を 0(ゼロ)に設定した場合、平面図ビューポートとアイソメ ビューポートの両方で平面図の UCS を使用することができます。平面図ビューポートを現在に設定すると、アイソメ ビューポートの UCS には、平面図ビューポートの UCS が反映されます。同様に、正面図ビューポートを現在に設定すると、アイソメ ビューポートの UCS が切り替わり、正面図ビューポートと同じ UCS になります。

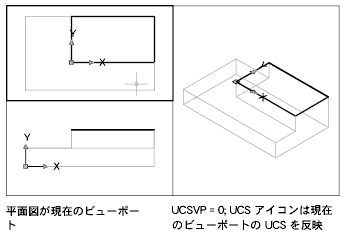

次の図に例を示します。最初の図では、アイソメ ビューポートに、現在のビューポートである左上の平面図ビューポートの UCS が反映されています。

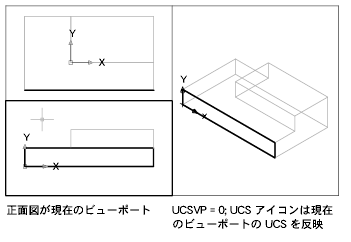

次の図は、左下の正面図ビューポートを現在のビューポートにしたときの変化を示しています。アイソメ ビューポートの UCS が、正面図ビューポートの UCS を反映しています。
旧リリースでは、UCS の設定は、モデル空間またはペーパー空間上のすべてのビューポートを対象とするグローバル設定でした。旧リリースと同じ動作に戻す場合は、すべてのアクティブなビューポートで、システム変数 UCSVP を 0(ゼロ)に設定します。
